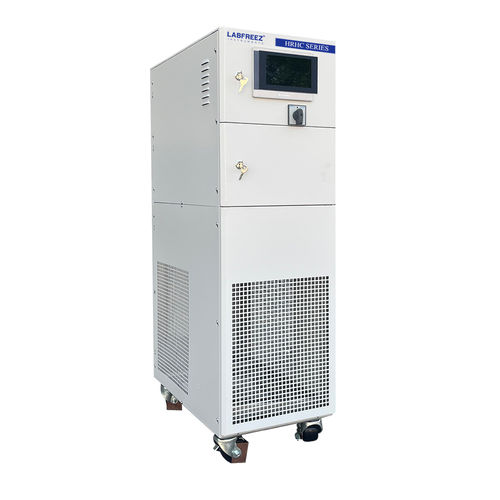

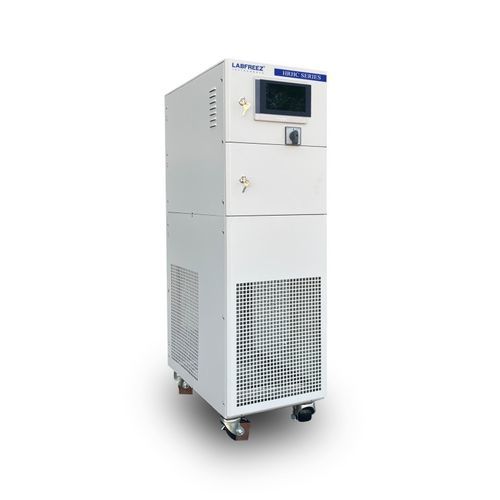

Termostato a circolazione refrigerato HRHC series

ad alte temperature

Descrizione
La serie HRHC -45°C ~ +180°C di Labfreez Instruments sono circolatori refrigeranti-riscaldanti per il controllo dinamico della temperatura, progettati per riscaldamento, raffreddamento e ricircolo precisi. Adatti a reattori, autoclavi, impianti pilota, operazioni di scale-up, reattori a doppia parete, reattori a flusso avanzato, sistemi di distillazione, prove sui materiali, chimica combinatoria, processi per semiconduttori e camere a vuoto.

Applicazione del termostato
Le unità HRHC (circolatori frigoriferi e riscaldanti ermetici) si collegano a sistemi reattori, autoclavi, impianti pilota e mini-plant per fornire controllo della temperatura della camicia o del materiale e ricircolo continuo.

Vantaggi e funzioni del termostato

• Sistema di circolazione ermetico per elevata precisione di temperatura e maggiore durata del fluido termovettore.
• Ampie gamme di temperatura di lavoro in base al modello; controllo continuo senza frequenti cambi del fluido termovettore.
• Controllo PID intelligente con feed-forward per un inseguimento stabile del setpoint.
• Elevata stabilità e ripetibilità del processo.
• Scambiatore a piastre e circuito di riscaldamento ottimizzato per migliori prestazioni di scambio termico.
• Capacità di raffreddamento scalabile per modello (tip. 0,5 kW fino a 500 kW a seconda della configurazione).
• Schermi TFT touch opzionali (4", 7", 10") con visualizzazione grafica.
• Allarmi e funzioni di sicurezza complete.
• Capacità di raffreddamento rapido da alte temperature.
• Software di controllo remoto opzionale con comunicazione fino a 200 m.
• Ingombro compatto per laboratorio e installazioni pilota.

Progettazione della struttura del termostato
Condutture completamente chiuse con scambiatore a piastre ad alta efficienza che minimizza il fluido termovettore necessario e consente rapidi cambiamenti di temperatura. Il vaso di espansione è limitato a 60°C.

• Solo il fluido nel vaso di espansione è a contatto con l'aria (vaso ≤60°C), riducendo il rischio di ossidazione/volatilizzazione.
• Non si verifica volatilizzazione del fluido termovettore ad alte temperature nei range operativi.
• Non è necessario cambiare il fluido per un controllo continuo su ampie gamme (es.: -80°C~190°C, -70°C~220°C, -88°C~170°C, -55°C~250°C, -30°C~300°C) senza aumento di pressione.

Funzioni di visualizzazione del termostato

• Visualizzazione di tutte le temperature di controllo del processo.
• Livello del liquido nel vaso di espansione.
• Stato del sistema frigorifero.
• Stato del riscaldatore.
• Stato della pompa di circolazione.
• Selezione modalità controllo temperatura (materiale vs. fluido).
• Limiti superiore/inferiore impostabili e differenziale camicia/materiale.
• Allarme livello basso del liquido.
• Selezione compressore manuale/automatico.
• Visualizzazione curva temperatura con zoom ed esportazione.
• Impostazione e visualizzazione ricette/programmi; note di allarme.

Principio di controllo del processo
Architettura a doppio loop PID (master e slave) con feed-forward PV. L'uscita del loop principale e il segnale feed-forward compongono il setpoint del loop subordinato, riducendo ritardi e overshoot per gradienti di temperatura precisi.

Alta ripetibilità del controllo
Il controllo PID ad alta precisione e il design a circuito chiuso forniscono risultati stabili e ripetibili per convalida di processo e scale-up.

Pompa di circolazione
Pompe magnetiche resistenti alle alte temperature o pompe shield-driven senza perdite che riducono il rischio di fughe, con basso rumore e portate elevate (fino a ~20 L/min, pressioni fino a ~2 bar, a seconda del modello).

Valvola di espansione elettronica
Valvole di espansione elettroniche (es. Emerson) con comando a passi precisi (0–750 passi/min) per una dosatura accurata del refrigerante e miglior controllo della temperatura.

Software di configurazione (Opzionale)

• Comunicazione fino a 200 m.
• Impostazione remota dei setpoint e parametri.
• Schermata di controllo in tempo reale e registrazione/esportazione curve di temperatura.
• Selezione programmi e registrazione allarmi.

Protezioni di sicurezza
Molteplici funzioni di sicurezza e autodiagnosi: protezione sequenza fase, protezione perdite, protezione frigorifera alta/bassa pressione/tensione, protezione sovraccarico pompa/compressore, allarmi livello alto/basso, due protezioni indipendenti contro sovratemperatura, protezione chiusura linea di circolazione e altre protezioni termiche/sovraccarico.

Tubi di collegamento (elementi)

• Tubo in gomma fluorurata | -30~200°C | Φ12×16, Φ16×22, Φ20×26
• Tubo metallico isolato | -60~250°C | DN15, DN20, DN25, M24×1.5, M30×1.5, M38×1.5

Interfaccia dati & software (standard)

• Ingressi: sensore(i) di temperatura PT100.
• Esportazione dati USB.
• RS485 (MODBUS RTU).
• Uscita contatto allarme.

Fluido termovettore
La selezione del fluido è fondamentale. Labfreez Instruments fornisce fluidi in confezioni da 10 L, 25 L, 30 L e 200 L; scegliere in base alla temperatura di lavoro e ai requisiti di sistema.

Opzioni del termostato

• Ingresso misura temperatura 4–20 mA.
• Ingresso setpoint temperatura 4–20 mA.
• Interfaccia Ethernet.
• Interfaccia RS232 (MODBUS).
• Software per PC (richiede Ethernet).
• Box di controllo esterno con schermo touch.

Specifiche comuni

• Modalità di controllo: PID con feed-forward, controllo PLC.
• Controllo temperatura: controllo indipendente di temperatura materiale e liquido di circolazione.
• Memoria programmi: 20 programmi, 45 segmenti per programma.
• Comunicazione: MODBUS RTU via RS485.
• Sensori: PT100 per mezzo di circolazione e materia prima (3 punti); opzione 4–20 mA.
• Pannello di controllo: touchscreen colore 7" (visualizzazione & registrazione curve).
• Sicurezza: autodiagnosi, protezioni sovraccarico e termiche, pressostato alta pressione, relè di sovraccarico.
• Sistema a circuito chiuso: completamente chiuso; nessuna nebbia oleosa ad alta temperatura; minima assorbimento di umidità a bassa temperatura; stabilità di pressione su ampie gamme; reintegro automatico del fluido.

Estratto specifiche (modelli mostrati)

• Modello: HRHC-320 | Intervallo: -30°C~180°C | Precisione: ±1°C | Potenza riscaldamento: 2 kW | Capacità di raffreddamento (es.): 1.5 kW (180°C / 50°C / 0°C)
• Modello: HRHC-420W | Intervallo: -45°C~180°C | Precisione: ±1°C | Potenza riscaldamento: 2 kW | Capacità di raffreddamento (es.): 1.8 kW (180°C / 50°C / 0°C)
• Modello: HRHC-430W | Intervallo: -45°C~180°C | Precisione: ±1°C | Potenza riscaldamento: 3 kW | Capacità di raffreddamento (es.): 3 kW (180°C / 50°C / 0°C)
• Pompa di circolazione (es.): Max 10–20 L/min, 0.8–2 BAR ; Compressori: Embraco o a seconda del modello ; Valvola di espansione: Danfoss ; Refrigerante (es.): R-404A.
• Connessione: DN15 o M24×1.5 ; Tipi raffreddati ad acqua W: portate es. 450–550 L/H a 20°C.

Applicazione tipica
Controllo della temperatura per reattori in vetro, sistemi multi-reattore, impianti pilota di laboratorio, recipienti di reazione e altri processi che richiedono controllo preciso di riscaldamento/raffreddamento e ricircolo.

Caratteristiche tecniche / specifiche

• Marca: Labfreez Instruments
• Nome serie: HRHC series
• Temperatura di esercizio (es.): da -45°C fino a +180°C (a seconda del modello)
• Precisione temperatura: ±1°C (tipico)
• Potenza di riscaldamento: 2–3 kW tipico (a seconda del modello)
• Capacità di raffreddamento: varia per modello e punto di temperatura (vedere tabella)
• Pompa: azionamento magnetico o shield-driven, fino a ~20 L/min (a seconda del modello)
• Compressore: Embraco o a seconda del modello
• Valvola di espansione: Danfoss elettronica
• Interfacce: PT100, USB, RS485 (MODBUS), contatto d'allarme; opzioni Ethernet/RS232/4–20 mA
• Controllo: PID feed-forward con PLC; supporto ricette/programmi (20 programmi, 45 segmenti)
• Sicurezza: allarmi e protezioni multi-livello (surriscaldamento, livello basso, protezioni compressore/pompa)
• Contenitore: acciaio inossidabile SUS304
