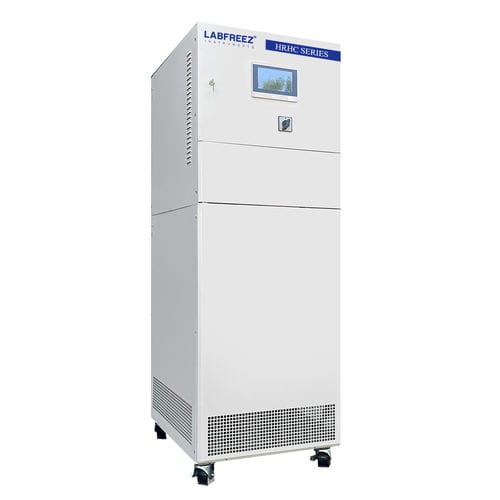

Termostato a circolazione refrigerato HRHC

ad alte temperature

Breve descrizione
Circolatore ermetico di raffreddamento e riscaldamento della serie HRHC con controllo PLC e regolazione dinamica della temperatura. Configurazioni disponibili che coprono ampie gamme termiche da -100°C a +250°C (a seconda del modello). Progettato per circolazione di liquido in circuito chiuso e controllo preciso della temperatura del campione.

Applicazione
Adatto per sistemi reattore, autoclavi, sistemi pilota e mini‑impianti, scale‑up operativi, reattori a doppia parete e a flusso avanzato, sistemi di distillazione e vuoto, prove sui materiali, chimica combinatoria e processi per semiconduttori.

Vantaggi e funzioni

• Circolazione ermetica che minimizza l'ossidazione e la perdita del fluido termico, migliorando precisione e durata.
• Ampio intervallo di lavoro su modelli selezionabili senza cambi frequenti del fluido.
• Controllo PID con feed‑forward e PLC per risposta rapida e stabile.
• Elevata stabilità e riproducibilità del processo.
• Scambiatore a piastre e tubazioni ottimizzate per migliorare le velocità di riscaldamento/raffreddamento.
• Potenza di raffreddamento e riscaldamento scalabile in base al modello (circa 0,5–500 kW a seconda della configurazione).
• Schermi touch TFT opzionali (4", 7", 10") con interfaccia grafica.
• Funzioni complete di allarme e sicurezza.
• Capacità di raffreddamento rapido da temperature elevate.
• Software di controllo e comunicazione remota opzionale.
• Ingombro compatto rispetto alla capacità fornita.

Progettazione della struttura
Tubazioni completamente chiuse con scambiatore a piastre ad alta efficienza che riduce la domanda di fluido termico e accelera le transizioni di temperatura. La circolazione liquida chiusa con vaso di espansione mantiene limitata la temperatura di espansione e riduce il rischio di volatilizzazione/ossidazione del fluido termico, permettendo controllo continuo su ampie gamme senza aumento di pressione o sostituzioni frequenti del fluido.

Funzione di visualizzazione

• Visualizzazione di tutte le temperature di controllo del processo.
• Indicazione del livello del fluido nel vaso di espansione.
• Indicazione dello stato del sistema frigorifero e del riscaldatore.
• Indicazione dello stato della pompa di circolazione.
• Modalità di controllo della temperatura selezionabile: materiale vs fluido termico.
• Limiti superiore/inferiore di temperatura impostabili e differenza consentita tra camicia e materiale regolabile.
• Allarme per livello di liquido vuoto e selezione manuale/automatica del compressore frigorifero.
• Visualizzazione delle curve di temperatura con zoom ed esportazione.
• Programmazione ricette e visualizzazione note di allarme.

Principio di controllo del processo
Due loop PID (master e secondario) con segnale feed‑forward per ridurre ritardi e overshoot. Le uscite combinate forniscono controllo accurato dei gradienti e rapida stabilizzazione per processi sensibili alla temperatura.

Protezione di sicurezza
Include protezione sequenza di fase, rilevamento perdite, protezioni alta/bassa pressione per il circuito frigorifero, protezione sovraccarico della pompa e del compressore, protezione livello liquido alto/basso, doppia protezione indipendente contro il surriscaldamento e protezione di chiusura della linea di circolazione. I modelli raffreddati ad aria o funzionanti sotto -45°C possono includere uno scambiatore ausiliario raffreddato ad acqua per migliorare le prestazioni in ambienti caldi.

Tubazioni di collegamento (elementi / intervallo temp. / porta di interfaccia)
Tubo in gomma fluorata — -30 ~ 200°C — Φ12×16, Φ16×22, Φ20×26
Tubo metallico isolato — -60 ~ 250°C — DN15, DN20, DN25, M24×1.5, M30×1.5, M38×1.5

Interfaccia dati e software (configurazione standard)

• Ingressi PT100 per sensori di temperatura.
• Interfaccia USB per esportazione dati.
• Interfaccia RS485 (protocollo MODBUS RTU).
• Uscite contatti allarme.

Specifiche tecniche

• Opzioni intervallo temperatura: -10 ~ +200°C; -25 ~ +200°C; -45 ~ +250°C; -60 ~ +250°C; -90 ~ +250°C; -100 ~ +100°C (a seconda del modello).
• Potenza di raffreddamento: modelli tipici da 15 kW fino a ~130 kW (a seconda del modello); configurazioni estese fino a ~500 kW disponibili.
• Potenza di riscaldamento: intervalli simili al raffreddamento (a seconda del modello).
• Controllo: PID feed‑forward con controllo PLC.
• Punti misurati/controllati: mezzo di circolazione e materiale (PT100 standard; 3 punti materiale).
• Capacità programma: 20 gruppi di programmi, fino a 45 segmenti per gruppo.
• Protocolli & interfacce: MODBUS RTU / RS485, USB export, contatti allarme.
• Pannello di controllo: touchscreen a colori 7" standard (altre dimensioni opzionali) con visualizzazione e registrazione curve.
• Sicurezza: protezioni multiple integrate (pressione, livello, sovraccarico, surriscaldamento).
• Progettazione: circuito completamente chiuso per evitare nebbia d'olio e ingressi di umidità; reintegro automatico del fluido termico.
• Serie: HRHC Series.
