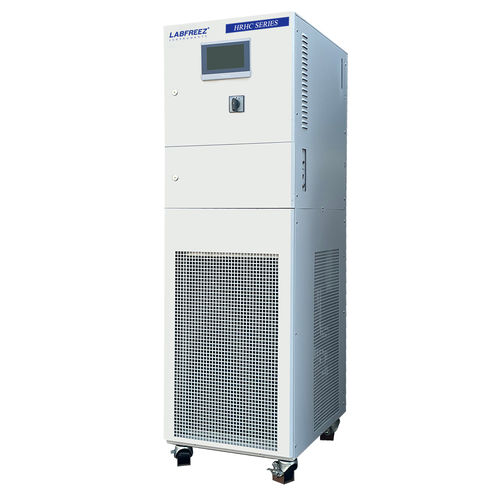

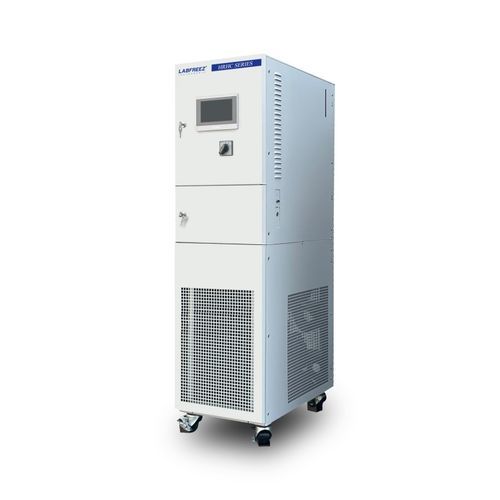

Circolatore riscaldato HRHC-N series

riscaldato

Breve descrizione
Circolatore per controllo dinamico della temperatura progettato per test su motori e batterie per nuove fonti energetiche. La serie HRHC-N fornisce controllo preciso di temperatura e portata per laboratori e banchi prova, con funzionamento locale e remoto e protezioni integrate.

Tipologia veicoli di applicazione

• Veicolo ibrido elettrico
• Veicolo totalmente elettrico
• Veicolo con motore a idrogeno
• Veicolo elettrico a celle a combustibile
• Veicolo elettrico a autonomia estesa
• Altri veicoli a nuova energia

Campo applicativo automobilistico
Progettato per il controllo preciso della temperatura di motori sincroni a magneti permanenti, motori a riluttanza commutata, motori asincroni e relativi controller impiegati nello sviluppo e nella validazione dei veicoli a nuova energia.

Vantaggi del prodotto

• Schermo touch Siemens a colori da 7 pollici con modalità di controllo locale e remoto per operazioni flessibili.
• Protezione automatica guasti del carico con uscite di segnale per garantire la sicurezza del banco prova e dei dispositivi.
• Componenti principali di produttori internazionali (compressore, valvola di espansione, sensori) per prestazioni affidabili.
• Finitura dell'armadio professionale con verniciatura elettrostatica ad alta pressione adatta ad ambienti industriali.
• Opzioni modulari: apparecchiature ausiliarie e funzioni di controllo estese disponibili su richiesta.

Parametri tecnici (tabella)
model
HRHC-N475W | KHRHC-N4A10W | HRHC-N4A15W | HRHC-N4A25W
intervallo di temperatura
-40℃～+100℃
Precisione controllo temperatura
±0.5℃
Feedback temperatura
Pt100
display temperatura
0.01k
Controllo portata in uscita
3～30 L/min (HRHC-N475W); 3～40 L/min (altri modelli)
Precisione controllo portata
±0.3 L/min
Visualizzazione pressione
Sensore di pressione Jeffron; pressione visualizzata sul touch screen
potenza di riscaldamento
7.5 kW | 10 kW | 15 kW | 25 kW
Capacità di raffreddamento (per modello) a diverse temperature
A 100℃: 7.5 kW | 10 kW | 15 kW | 25 kW
A 20℃: 7.5 kW | 10 kW | 15 kW | 25 kW
A 0℃: 7.5 kW | 10 kW | 15 kW | 25 kW
A -20℃: 4.5 kW | 6 kW | 10 kW | 16 kW
A -40℃: 1.8 kW | 2.5 kW | 4 kW | 6.5 kW
compressore
Emerson Valley Wheel / Danfoss Scroll Compressor
valvola di espansione
Emerson / Danfoss Thermal Expansion Valve
Separatore olio
Emerson
Filtro essiccante
Emerson / Danfoss
Evaporatore
Scambiatore a piastre ad alta efficienza
Ingresso, display
Schermo touch color Siemens 7 pollici
Protezioni di sicurezza
Autodiagnosi; protezione da sovraccarico congelatore; interruttore alta pressione; relè sovraccarico; protezione termica; protezione livello basso liquido; protezione alta temperatura; protezione guasto sensore
Sistema completamente sigillato
Sistema totalmente chiuso: niente nebbia d'olio ad alta temperatura; bassa temperatura senza assorbimento di umidità dall'aria; il fluido termico si reintegra automaticamente a bassa temperatura.
Refrigerante
R404A / R507C
Dimensione connessione
G3/4
Raffreddamento ad acqua 25℃ (requisito di circolazione)
1500 L/H | 2000 L/H | 2800 L/H | 4500 L/H (a seconda del modello)
Condensatore raffreddato ad acqua
Scambiatore tipo Paris / Shen's casing
Potenza (MAX)
13 kW MAX | 17 kW MAX | 25 kW MAX | 38 kW MAX
Peso
280 kg | 320 kg | 360 kg | 620 kg
Alimentazione
3p-380V 50Hz (standard); opzionale trifase 220V 60Hz, 400V 50Hz, 440V 60Hz
Opzioni disponibili
Estensione temperatura a -40℃ ~ +150℃; controllo portata fino a 0.5 L/min; aumento controllo pressione uscita antigelo; controllo temperatura/portata/pressione ad alta precisione; bus di comunicazione CAN

Specifiche tecniche

• Serie / Modello: HRHC-N Series (esempi: HRHC-N475W, KHRHC-N4A10W, HRHC-N4A15W, HRHC-N4A25W)
• Intervallo di temperatura: -40℃ a +100℃ (standard)
• Precisione controllo temperatura: ±0.5℃
• Sensor di feedback temperatura: Pt100
• Risoluzione display temperatura: 0.01k
• Controllo portata: tip. 3–30 L/min (alcuni modelli 3–40 L/min)
• Precisione controllo portata: ±0.3 L/min
• Visualizzazione pressione: sensore Jeffron, mostrato su touch screen
• Opzioni potenza riscaldamento: 7.5 kW, 10 kW, 15 kW, 25 kW
• Capacità di raffreddamento: vedere il blocco parametri tecnici sopra
• Compressore: Emerson Valley Wheel o Danfoss Scroll
• Valvola di espansione: Emerson o Danfoss
• Tipo evaporatore: scambiatore a piastre ad alte prestazioni
• Interfaccia utente: schermo touch color Siemens 7 pollici (supporta controllo locale e remoto)
• Protezioni: autodiagnosi, protezioni sovraccarico/high-low, protezione guasto sensore
• Sistema: circuito frigorifero completamente chiuso (previene nebbia d'olio e assorbimento umidità)
• Refrigeranti: R404A / R507C
• Connessione: G3/4
• Requisito circolazione acqua (25℃): 1500–4500 L/H a seconda del modello
• Opzioni di alimentazione e estensioni; bus CAN e opzioni di controllo estese temperatura/portata/pressione
