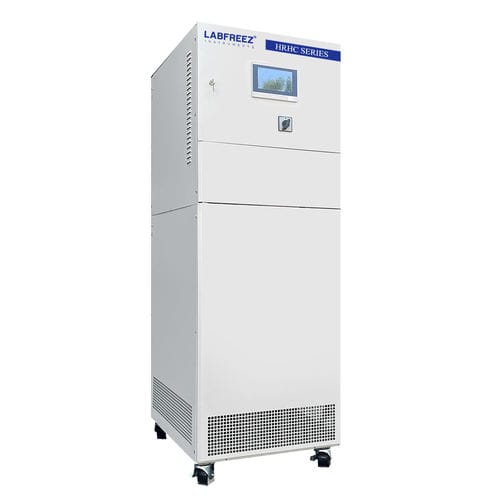

Termostato a circolazione refrigerato HRHC-425W-2T N

ad alte temperature

Product
Circolatore frigorifero e riscaldante ermetico (serie HRHC) con controllo dinamico della temperatura per la gestione precisa della temperatura del materiale e del fluido di circolazione.

Application
Progettato per integrazione con reattori, autoclavi, sistemi pilota e mini-plant, reattori a doppia camicia e a flusso, impianti di distillazione, banchi prova materiali, chimica combinatoria, processi semiconduttori e camere a vuoto.

Advantages & Functions

• Sistema di circolazione completamente ermetico che riduce la contaminazione e prolunga la vita del fluido termico.
• Ampi intervalli di temperatura disponibili a seconda del modello/configurazione (esempi: potenzialmente -100°C a +350°C).
• Controllo temperatura intelligente feedforward PID per elevata stabilità e ripetibilità.
• Scambiatore a piastre e circuito di riscaldamento ottimizzato per migliorare i tempi di riscaldamento/raffreddamento.
• Gamma di potenze frigorifere da frazioni di kW fino a centinaia di kW a seconda del modello (circa 0,5–500 kW).
• Schermi touch TFT opzionali (4", 7", 10") con visualizzazione grafica ed export.
• Funzioni complete di allarme e sicurezza; raffreddamento rapido dalle alte temperature.
• Comunicazione e monitoraggio remoto opzionali tramite interfaccia PC (fino a ~200 m con opportuna configurazione).
• Ingombro compatto in rapporto alla capacità disponibile.

Structure design
Circolazione liquida a circuito chiuso con vaso di espansione; scambiatore di calore a piastre ad alta efficienza che riduce il volume di fluido termico richiesto e consente transizioni rapide di temperatura. Il vaso di espansione è limitato in temperatura in modo che solo il suo fluido venga a contatto con l'aria, riducendo volatilizzazione e rischi. Numerose gamme di controllo continuo sono possibili senza cambiare il fluido termico o aumentare la pressione del sistema (esempi: -80°C~190°C, -70°C~220°C, -88°C~170°C, -55°C~250°C, -30°C~300°C a seconda della configurazione).

Key structural advantages

• Solo il fluido del vaso di espansione entra in contatto con l'aria (temperatura del vaso limitata, tipicamente ≤ ~60°C), riducendo il rischio di evaporazione.
• Nessuna volatilizzazione del fluido termico ad alte temperature.
• Ridotta necessità di cambi frequenti del fluido su ampie gamme di temperatura.

Display function

• Visualizza le temperature di tutti i punti di controllo del processo.
• Mostra il livello del liquido nel vaso di espansione e lo stato di sistema frigorifero, riscaldatore e pompa.
• Modalità di controllo temperatura selezionabili per materiale e fluido; limiti superiore/inferiore e differenziale camicia-materiale regolabili.
• Allarme livello vuoto e opzioni di funzionamento compressore manuale/automatico.
• Visualizzazione della curva di temperatura con zoom ed export; selezione ricette/programmi e registro allarmi.

Principle of process control
Architettura a doppio anello PID (anello principale + anello secondario) con feedforward. L'uscita dell'anello principale combinata con il segnale feedforward definisce i setpoint dell'anello secondario per controllare strettamente i gradienti e minimizzare sovraelongazioni e ritardi.

Circulation pump
Pompe magnetiche resistenti ad alte temperature o pompe a tenuta con albero schermato per ridurre il rischio di perdite, funzionamento a basso rumore e portate adatte alle esigenze di circolazione di processo.

Electronic expansion valve
Il controllo dinamico del refrigerante su ampia gamma è realizzato con valvole di espansione elettroniche (esempio fornitore: Emerson) con comando a motore passo-passo per una regolazione fine del flusso e migliore precisione di controllo.

Configuration software (optional)

• Connessione al PC per installazione, visualizzazione in tempo reale e registrazione.
• Portata di comunicazione fino a ~200 m con interfaccia adeguata.
• Facilita impostazione temperature, registri di curva, selezione programmi e registrazione allarmi.

Safety protection
Multipli dispositivi di protezione: autodiagnosi, protezione compressore alta/bassa tensione, protezione sovraccarico pompe/compresse, allarmi livello liquido alto/basso, protezioni indipendenti da sovratemperatura, protezione fase e interruzione linea di circolazione.

Connecting pipe
Connessioni tipiche e range di temperatura:

• Tubo in gomma fluorurata: -30°C a 200°C — misure Φ12*16, Φ16*22, Φ20*26.
• Tubo metallico coibentato: -60°C a 250°C — misure DN15, DN20, DN25, M24*1.5, M30*1.5, M38*1.5.

Data interface & software (standard)

• Ingressi PT100 per sensori di temperatura.
• Esportazione dati USB.
• Interfaccia RS485 (MODBUS RTU) disponibile; uscita contatto allarme.

Heat conduction medium
La scelta dipende dalla temperatura di lavoro per garantire stabilità operativa. Imballaggi tipici del costruttore: 10 L, 25 L, 30 L, 200 L.

Optional

• Ingresso misura temperatura 4–20 mA.
• Ingresso consigna temperatura 4–20 mA.
• Interfaccia Ethernet, interfaccia RS232 (MODBUS).
• Software PC (richiede Ethernet) e quadro di controllo esterno con display touch.

Common specifications

• Modalità di controllo: Feedforward PID, controllo PLC.
• Controllo temperatura: controllo e setpoint indipendenti per materiale e liquido di circolazione.
• Capacità di programmazione: fino a 20 programmi, fino a 45 segmenti per programma.
• Protocollo: MODBUS RTU via RS485.
• Sensori: PT100 per fluido di circolazione e materiale (3 punti di misura standard); 4–20 mA opzionale.
• Pannello di controllo: touchscreen colore 7" con visualizzazione/registrazione curva (altre dimensioni opzionali).
• Dispositivi di sicurezza: autodiagnosi, protezioni da sovraccarico, interruttore alta pressione, relè di sovraccarico, protezioni termiche.
• Progettazione a circuito chiuso per evitare nebbia di olio ad alte temperature e ingresso di umidità a basse temperature; alcuni modelli supportano il reintegro automatico del fluido termico.

Laboratory example specifications
Esempio gamma medio: -40°C a +200°C; controllo = Feedforward PID con PLC; precisione controllo fluido termico tipica ±0.5°C; precisione temperatura materiale tipica ±1°C; potenze di riscaldamento esempio: 2.5 kW a 10 kW; capacità frigorifera e portata/pressione variano secondo modello e temperatura.

Industrial example specifications
Esempi di modelli industriali: HRHC-4A25W, HRHC-4A38W, HRHC-4A60W, HRHC-4A95W, HRHC-4A130W. Gamma tipica: -45°C a +250°C; precisione controllo ~±1°C; potenze di riscaldamento da decine a centinaia di kW sui modelli maggiori; opzioni con condensatore raffreddato ad acqua o ad aria; struttura in acciaio inox (SUS304) comune.

Notes
Descrizione tecnica delle caratteristiche e configurazioni della serie HRHC. Non sono incluse informazioni commerciali né URL esterni.
