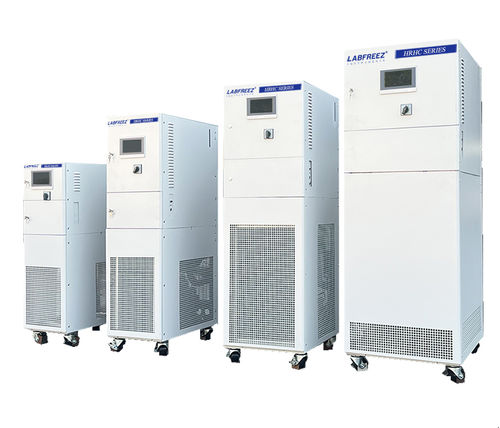

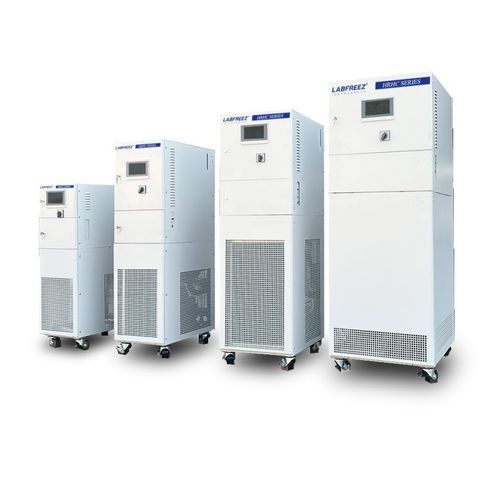

Termostato a circolazione refrigerato HRHC series

ad alte temperature

Applicazione: I circolatori ermetici di raffreddamento e riscaldamento Serie HRHC sono progettati per il controllo esterno della temperatura di reattori, autoclavi, impianti pilota, mini‑plant, reattori a doppia camicia, reattori a flusso, sistemi di distillazione, banchi prova materiali, chimica combinatoria, processi per semiconduttori e camere a vuoto.

Vantaggi e funzioni principali

• Sistema di circolazione ermetico a circuito chiuso che mantiene il fluido termico pulito e ne prolunga la vita utile.
• Ampia gamma operativa (esempi di varianti: da -100°C fino a +350°C a seconda del modello e del fluido).
• Controllo PID a doppio anello con feed‑forward per gestione precisa delle temperature di materiale e camicia.
• Elevata stabilità e riproducibilità del processo.
• Scambiatore a piastre e circuito di riscaldamento dedicato per rapida risposta di riscaldo/raffreddamento.
• Potenza frigorifera da 0,5 kW a 500 kW (in base al modello).
• Touchscreen TFT opzionali 4", 7" o 10" con visualizzazione grafica ed esportazione.
• Allarmi e protezioni complete.

Progettazione strutturale

• Circuito di circolazione liquida completamente chiuso con vaso di espansione per ridurre consumo e volatilizzazione del fluido termico.
• Lo scambiatore a piastre consente rapidi cambi di temperatura senza aumento di pressione.
• Esempi di intervalli di controllo continui: -80°C~190°C, -70°C~220°C, -88°C~170°C, -55°C~250°C, -30°C~300°C (a seconda della variante).

Funzioni di visualizzazione

• Visualizzazione di tutte le temperature di processo e curve con zoom/esportazione.
• Livello del vaso di espansione e indicatori stato compressore/scalda/pompa.
• Modalità di controllo della temperatura e selezione materiale/fluido termico.
• Limiti alta/bassa temperatura, impostazione delta camicia‑materiale e allarmi livello basso/vuoto di fluido.
• Impostazione compressore manuale/automatico e gestione ricette/programmi.

Principio di controllo processo

• Controllo a doppio anello: PID master per il materiale e PID slave per camicia/circolazione con compensazione feed‑forward per ridurre ritardo e sovraelongazione.

Alta ripetibilità

• La progettazione del sistema e la strategia di controllo garantiscono alta ripetibilità delle misure e riproducibilità dei processi per scale‑up e produzione di serie.

Pompa di circolazione

• Pompe a trasmissione magnetica ad alta temperatura o pompe shield‑driven senza perdite disponibili per ampia operatività termica, basso rumore e minor rischio di perdite.

Valvola di espansione elettronica

• Controllo dinamico a larga portata con valvola di espansione elettronica (es. Emerson) a regolazione a passi per migliorare la precisione di controllo del refrigerante.

Software di configurazione (opzionale)

• Connessione PC per acquisizione schermo, registrazione delle curve e gestione ricette.
• Comunicazione remota fino a 200 m; facile impostazione dei setpoint e registrazione allarmi.

Protezioni di sicurezza

• Protezioni multiple: rilevamento sequenza fase, protezione perdita, protezioni alta/bassa tensione del sistema frigorifero, sovraccarico pompa/compressore, livello liquido alto/basso, due protezioni indipendenti da surriscaldamento, protezione acqua e chiusura linea di circolazione; allarmi visualizzati su touchscreen.

Tubi di collegamento (articolo / intervallo temp. / porta interfaccia):
Tubo in gomma fluorurata - -30~200°C - Φ12*16, Φ16*22, Φ20*26
Tubo isolato metallico - -60~250°C - DN15, DN20, DN25, M24*1.5, M30*1.5, M38*1.5

Interfaccia dati & software (standard):

• Ingressi sensori di temperatura PT100.
• Esportazione dati USB.
• Interfaccia RS485 (MODBUS RTU) e uscite contatti allarme.

Fluido termoconducente

• La scelta di un fluido termoconducente stabile è fondamentale. Il fluido LABFREEZ è disponibile in confezioni da 10L, 25L, 30L e 200L.

Opzioni

• Ingressi 4–20 mA per misura e setpoint.
• Interfacce Ethernet o RS232 (MODBUS) e software PC operativo.
• Quadro di controllo esterno con touchscreen.

Specifiche comuni

• Controllo: PID feed‑forward con PLC.
• Programmi: 20 gruppi × 45 segmenti.
• Sensori: PT100 per fluido di circolazione e materiale (3 punti); 4–20 mA opzionale.
• Pannello: touchscreen colore TFT (4", 7", 10") con visualizzazione/registrazione curve.
• Potenza frigorifera: 0,5–500 kW (a seconda del modello).
• Scambiatore: scambiatore a piastre.
• Pompa: magnetica o shield‑driven senza perdite.
• Sicurezza: autodiagnosi, protezioni sovraccarico e termiche, interruttore alta pressione.

Specifiche

• Marca: Labfreez Instruments
• Modello / Serie: HRHC Series
• Temperatura di servizio (esempi): fino a -100°C a +250°C (dipende dalla variante)
• Controllo: doppio anello PID (feed‑forward), PLC, programmi recipe
• Interfacce: PT100, esportazione USB, RS485 (MODBUS); Ethernet/RS232/4–20 mA opzionali
• Display: TFT touchscreen colore (4", 7", 10")
• Pompa di circolazione: magnetica o shield‑driven senza perdite
• Potenza frigorifera: 0,5–500 kW (a seconda del modello)
