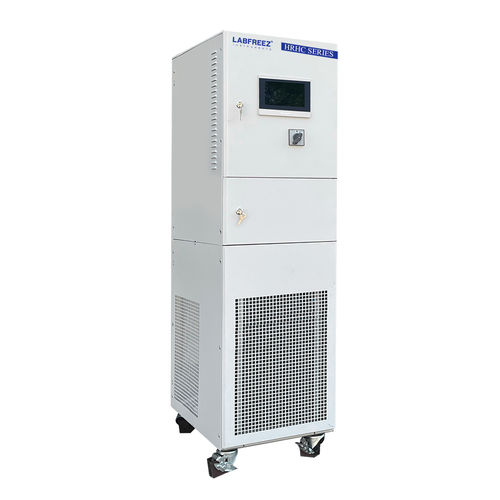

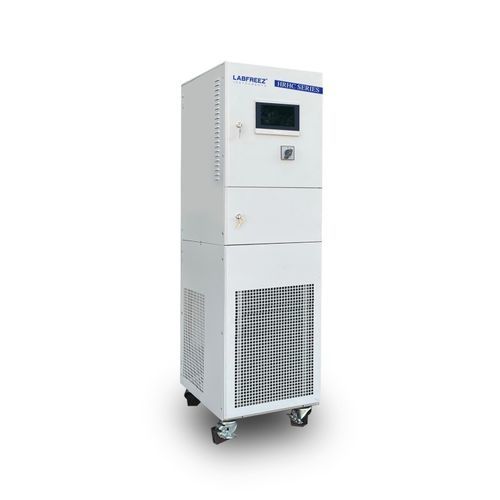

Termoregolatore con touch screen HRHC-AH series

con display grafico TFTa circolazionead acqua

Product description

• Sistema di controllo temperatura per raffreddamento e riscaldamento progettato per reattori e processi ad alta dispersione termica.
• Applicabile a reattori SUS e reattori a doppia parete quando il delta di temperatura supera i 150°C.
• Consente raffreddamento rapido dopo reazioni ad alta temperatura e rapidi cicli di riscaldamento/raffreddamento per polimerizzazione e processi a flusso avanzato.

Typical application of refrigeration heating temperature control system

• Controllo termostatico dinamico di caldaie di reazione ad alta pressione e reattori a doppia parete/vetro (sorgenti fredde e calde).
• Controllo temperatura per reattori microcanale, sistemi di controllo su piccola scala, controllo temperatura alimentazione vapore e test di invecchiamento a bassa temperatura dei materiali.
• Controllo combinato sorgente fredda/calda in chimica; raffreddamento/riscaldamento di apparecchiature per semiconduttori; controllo temperatura camere a vuoto.

Advantages and functions of temperature control system of refrigeration

• Ampia capacità di temperatura (esempi di intervalli disponibili: −80~190°C, −70~220°C, −88~170°C, −55~250°C, −30~300°C); intervallo tipico modello −25°C~200°C.
• Controllo intelligente ad alta precisione con feedback PID e algoritmi dinamici dedicati; controller PLC.
• Potenza frigorifera da 0,5 a 1200 kW (a seconda del modello) per garantire stabilità e ripetibilità di produzione.
• Sistema di allarme multifunzione e protezioni di sicurezza; scambiatore a piastre e riscaldatori tubolari per aumentare le velocità di riscaldamento/raffreddamento.
• Display touch TFT a colori da 7 o 10 pollici con visualizzazione grafica delle curve di temperatura ed esportazione dati (Excel).
• Pompa a trasmissione magnetica per evitare perdite di tenuta; circuito completamente chiuso per prolungare la vita del fluido termico ed evitare nebbia d'olio o vapori.
• Tecnologia di raffreddamento a temperatura ultra‑alta in grado di raffreddare direttamente da 300°C senza cambio di fluido né pressurizzazione in molte configurazioni.

Design notes
Il sistema utilizza un layout completamente a tubazione chiusa e scambiatori di calore a piastre ad alta efficienza per ridurre il fluido termoconduttore necessario e massimizzare l'utilizzo del calore per rapidi cambi di temperatura. Un serbatoio di espansione isola il mezzo circolante vicino alla temperatura ambiente per ridurre ossidazione e assorbimento di umidità, diminuendo i rischi di volatilità e degrado sull'intervallo operativo.

Advantage

• Ampio intervallo operativo
• Elevata stabilità e riproducibilità del processo
• Controllo temperatura intelligente e ad alta precisione
• Massima velocità di riscaldamento/raffreddamento mediante scambiatori a piastre e riscaldamento in linea
• Elevata potenza frigorifera
• Ampio intervallo di temperatura senza cambio fluido
• Circolazione chiusa che protrae la vita del fluido termico
• Ingombro compatto
• Display touch TFT 7" / 10" a colori
• Complete funzioni di allarme e sicurezza
• Raffreddamento rapido da alta temperatura
• Pompa a trasmissione magnetica per evitare perdite della pompa di circolazione

Application

• Sistemi di reattori / autoclavi
• Sistemi pilota e mini‑plant
• Scale up e sviluppo processo
• Reattori a doppia parete
• Reattori a flusso avanzato / microcanali
• Sistemi di distillazione
• Test materiali e chimica combinatoria
• Raffreddamento/riscaldamento per industria dei semiconduttori
• Controllo temperatura camere a vuoto

Specifications (table)

• Model: HRHC-AH235W; HRHC-AH235; HRHC-AH255W; HRHC-AH255; HRHC-AH270W; HRHC-AH2A0W; HRHC-AH235 (esempi)
• Intervallo di temperatura (°C): −25°C~200°C
• Modalità di controllo: Feedback PID + calcolo dinamico speciale, controller PLC
• Controllo temperatura: Controllo processo/materiale
• Editor programmi: 20 programmi, fino a 45 step per programma
• Protocollo di comunicazione: MODBUS RTU, interfaccia RS485
• Feedback temperatura: Quattro punti — ingresso/uscita del mezzo termoconduttore, riscaldatore e materiale nel reattore (sonde esterne)
• Unità frigorifera: temperatura dell'unità impostabile indipendentemente
• Precisione temperatura: ±1°C (tipica)
• Potenza di riscaldamento (esempi): 3,5 kW; 5,5 kW; 7 kW; 10 kW
• Capacità frigorifera (esempi): a 200°C: 3,5/5,5/7/10 kW; a 100°C: 3,5/5,5/7/10 kW; a 20°C: 3,5/5,5/7/10 kW; a −5°C: 3/4,5/6,6/8 kW; a −20°C: 1,8/2,8/3,8/4,6 kW
• Pompa di circolazione: Max 35 L/min @2 bar; Max 50 L/min @2 bar; Max 75 L/min @2 bar; Max 110 L/min @2 bar (a seconda del modello)
• Compressore: Copeland (specificato)
• Valvola di espansione: Danfoss (specificato)
• Evaporatore: Scambiatore a piastre KAORI
• Pannello operatore: Touch screen colore 7", registrazione curve temperatura, esportazione dati Excel (opzioni 7" / 10")
• Protezioni di sicurezza: Autodiagnosi; protezione sovraccarico congelatore; interruttore alta pressione; relè sovraccarico; protezione termica; protezione basso livello fluido; protezione alta temperatura; protezione errore temperatura
• Circolazione chiusa: Circolazione completamente chiusa — nessuna nebbia d'olio ad alta temperatura, nessun vapore acqueo a bassa temperatura; alimentazione automatica di olio a bassa temperatura
• Refrigerante: R-404A
• Dimensione collegamento: DN20 / DN25 / DN32 (a seconda del modello)
• Spec. raffreddamento ad acqua (esempi): 800 L/H @1.5~4 bar; 1200 L/H @1.5~4 bar; 2000 L/H @1.5~4 bar; 2900 L/H @1.5~4 bar (a seconda del modello)
• Dimensioni (mm esempi): water-cooled 500×680×1250; air-cooled 500×680×1450 o 650×700×1650 (a seconda del modello)
• Peso (esempi): water-cooled 160 / 235 / 315 / 390 kg; air-cooled 195 / 265 / 355 / 425 kg (a seconda del modello)
• Alimentazione (esempi): AC380V 50Hz 6 kW (max); AC380V 50Hz 8 kW (max); AC380V 50Hz 11 kW (max); AC380V 50Hz 14 kW (max)
• Materiale della cassa: SUS 304
