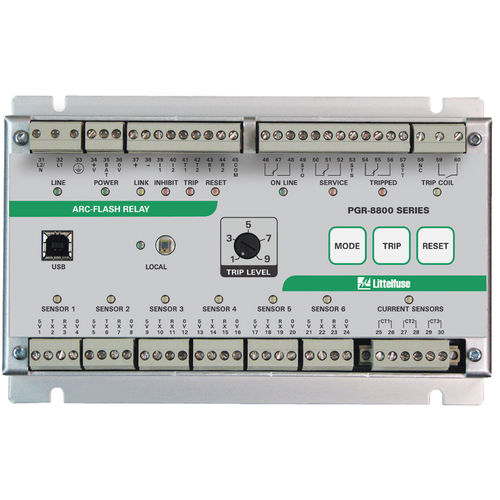

Relè di protezione di fase PGR-8800 series

di correnteper arco elettrico1NA/NC

Il relè anti-arco elettrico della serie PGR-8800 è un relè di protezione basato su microprocessore che limita i danni causati dall’arco elettrico utilizzando sensori di luce per rilevare rapidamente la presenza di un arco e far scattare un interruttore automatico. Sono previsti ingressi per trasformatori di corrente di fase per la protezione da arco elettrico con limitazione di corrente e, se dotato di tale funzione, è possibile abilitare una funzione di sovracorrente a tempo definito programmabile. Un sensore ottico sul PGR-8800 e un livello di intervento regolabile riducono il rischio di interventi intempestivi impostando una soglia per la luce ambientale. Il PGR-8800 accetta sensori puntiformi PGA-LS10 e sensori a fibra ottica PGA-LS20/PGA-LS30, progettati per rilevare la luce con un ampio angolo di copertura e un’elevata sensibilità. Sensori, ingressi e connessioni sono monitorati per garantire un funzionamento a prova di guasto. Un circuito di intervento secondario a stato solido fornisce un percorso di intervento ridondante. Una porta USB viene utilizzata per la configurazione e l’accesso ai registri degli eventi e ai grafici. Per una rapida localizzazione dei guasti, i LED sul pannello frontale e sui sensori indicano lo stato di salute dei sensori e quali sensori hanno rilevato un guasto da arco elettrico. È possibile collegare fino a quattro unità PGR-8800 in un unico sistema. Posizionamento dei sensori Il relè per archi elettrici PGR-8800 e i sensori si installano facilmente sia in progetti di retrofit che in nuovi quadri elettrici, con una riconfigurazione minima o nulla. I sistemi più complessi con più fonti di alimentazione vengono configurati utilizzando il software integrato nell’interfaccia USB del relè. In generale, si raccomanda di montare uno o due sensori per ogni cubicolo per coprire tutte le sbarre collettrici orizzontali e verticali, i vani degli interruttori, i cassetti e qualsiasi punto in cui sussista il rischio di un guasto da arco elettrico.
