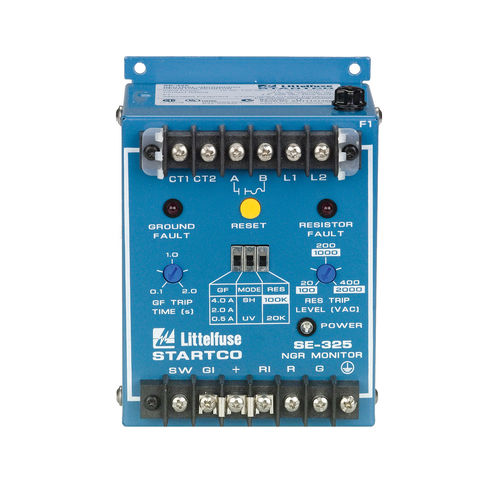

Sistema di monitoraggio di resistenza di messa a terra SE-325 series

di trasformatoridi difetto di messa a terra

La serie SE-325 è costituita da un monitor per la resistenza di messa a terra del neutro, utilizzato in impianti con messa a terra tramite resistenza fino a 25 kV per monitorare l’integrità del percorso neutro-terra e rilevare i guasti a terra. Misura la corrente e la tensione nel collegamento tra il neutro e terra di un trasformatore o generatore, nonché la continuità della resistenza di messa a terra del neutro (NGR). Il monitor SE-325 coordina queste tre misurazioni per rilevare collegamenti allentati, corrosione, guasti a terra o guasti della resistenza NGR, e fornisce un contatto di uscita per allarme o scatto. Caratteristiche Monitoraggio continuo dell’NGR Rilevamento di guasti a terra Soglia di intervento regolabile (0,5–4 A) Ritardo regolabile (0,1–2 s) Contatti di uscita Modalità di funzionamento dei contatti selezionabile Vantaggi Rileva il guasto della resistenza in pochi secondi, riduce il rischio di sovratensioni transitorie ed elimina il rischio di mancata rilevazione di guasti a terra Protezione principale o di riserva per rilevare un guasto a terra in qualsiasi punto del sistema monitorato Possibilità di selezionare la massima sensibilità senza falsi allarmi Il ritardo di scatto regolabile consente il coordinamento del sistema Contatto di uscita di tipo A Le modalità operative selezionabili «fail-safe» o «non fail-safe» consentono il collegamento a una bobina di interruttore di shunt o di sottotensione oppure a un sistema di allarme
