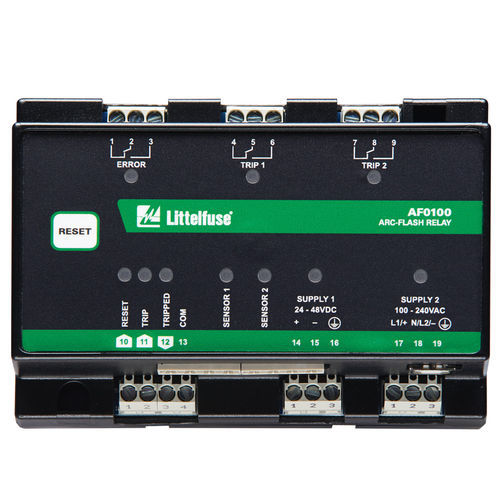

Relè di protezione per arco elettrico AF0100 series

di circuiti di attivazionesu guida DINcompatto

Il relè arc-flash della serie AF0100 è una soluzione economica che riduce i danni da arco elettrico rilevando la luce di un arco elettrico e intervenendo rapidamente. Due sensori di luce remoti possono essere collegati a un relè e più relè AF0100 e/o AF0500 possono essere collegati per monitorare ulteriori sensori, fornendo una copertura completa per una vasta gamma di applicazioni. Il corpo compatto, su guida DIN o montabile in superficie, lo rende una soluzione ideale per i produttori di apparecchiature. Due contatti isolati Form-C sono forniti per applicazioni con più dispositivi che devono essere attivati. Questo è particolarmente utile per le applicazioni di generatori in cui il generatore e l'interruttore devono essere attivati in caso di flash dell'arco. L'AF0100 accetta i sensori di punto PGA-LS10 e i sensori a fibra ottica PGA-LS20/PGA-LS30 in qualsiasi combinazione. La salute del sensore è continuamente monitorata per assicurare un funzionamento a prova di errore. Un circuito di scatto ridondante a stato solido fornisce un meccanismo interno di sicurezza e una rapida risposta all'arco elettrico durante l'accensione. I LED del pannello frontale e del sensore indicano lo stato del sensore e la posizione del guasto.
