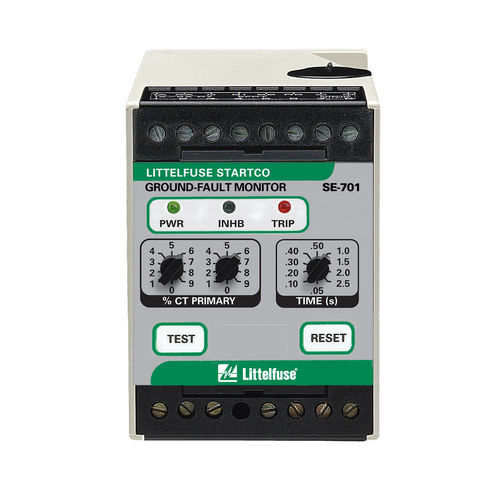

Sistema di monitoraggio di resistenza di messa a terra SE-701 series

in continuo

La serie SE-701 è un relè di terra a microprocessore per sistemi in corrente alternata con messa a terra a resistenza e a massa. Oltre che per i sistemi comuni, è particolarmente adatto per l'uso su sistemi con un contenuto armonico significativo. L'SE-701 può fornire protezione all'impianto principale, a livello di alimentatore o di singolo carico. Un'adeguata selezione del trasformatore di corrente consente di ottenere la gamma di pick-up desiderata. I contatti di uscita possono essere collegati per l'uso in circuiti di intervento di protezione o in circuiti di segnalazione di allarme. Il relè di uscita può funzionare in modalità fail-safe o non-fail-safe per applicazioni di sottotensione o shunt-trip. L'uscita analogica può essere utilizzata con un PLC o un contatore. Caratteristiche Pickup regolabile (1-99 %) Ritardo regolabile (50-2,5 ms) Contatti di uscita Uscite analogiche (0-5 V) Monitoraggio del circuito CT Memoria di intervento non volatile Filtraggio DFT o di rilevamento dei picchi selezionabile Filtraggio delle armoniche Alimentazione universale Basato su microprocessore
