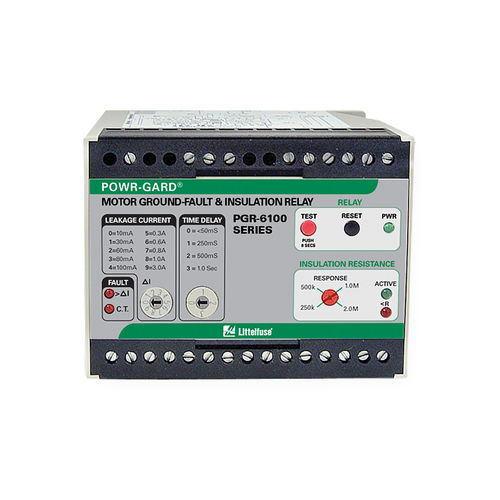

Relè di protezione con dispersione a terra PGR-6100 series

di isolamento1NA/NCper motore elettrico

Il monitor PGR-6100 combina le caratteristiche di un relè di protezione contro i guasti a terra e di un monitor di isolamento in un'unica unità. Il monitor è in grado di rilevare un guasto a terra del motore sia quando questo è in funzione (modalità online) sia quando è fermo (modalità offline). Protegge dai guasti a terra monitorando la resistenza di isolamento quando il motore è diseccitato e monitorando la corrente di guasto a terra quando il motore è eccitato. Il PGR-6100 dispone di due uscite analogiche separate per i misuratori di corrente e di ohm opzionali e di due relè di allarme separati. L'unità funziona su sistemi monofase o trifase con messa a terra fissa, a resistenza e senza messa a terra fino a 6 kV. Le modalità di funzionamento a prova di guasto o non a prova di guasto selezionabili consentono il collegamento a bobine di interruttori shunt o sottotensione. Il PGR-6100 è unico nel suo genere in quanto ha capacità predittive e protettive. Caratteristiche Rilevamento GF regolabile (10 mA-3 A) Rilevamento dell'isolamento regolabile (250 kΩ-2 MΩ) Ritardo regolabile (50 ms-1,0 s) Contatti di uscita Due uscite analogiche (0-1 mA) Monitoraggio del circuito CT
