Relè di sorveglianza di tensione 460 series

2NA1NA1NC

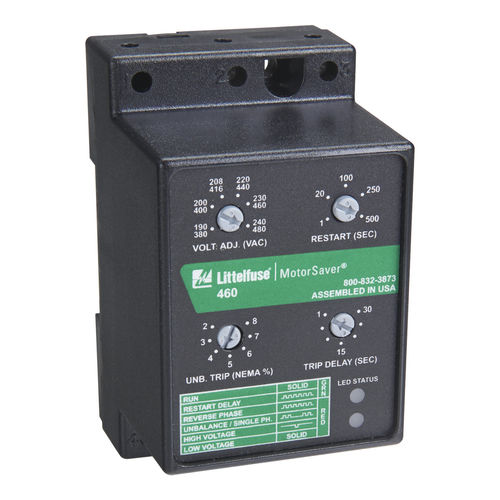

La serie 460 è un monitor di tensione trifase che protegge i motori da 190–480 V CA o 475–600 V CA, 50/60 Hz, indipendentemente dalle loro dimensioni. Questo monitor di tensione offre un valore di riferimento della tensione nominale selezionabile dall’utente e rileva automaticamente la tensione di rete. Un esclusivo circuito di rilevamento della tensione e delle fasi, basato su microcontrollore, monitora costantemente la tensione trifase per rilevare condizioni dannose della linea di alimentazione, quali tensione bassa, alta o sbilanciata, perdita di una qualsiasi fase e inversione di fase. Quando viene rilevata una condizione dannosa, il relè di uscita MotorSaver® viene disattivato dopo un ritardo di intervento specificato. Il relè di uscita si riattiva dopo che le condizioni della linea elettrica sono tornate a un livello accettabile per un periodo di tempo specificato (ritardo di riavvio). I ritardi di intervento e di riavvio impediscono interventi indesiderati dovuti a condizioni della linea elettrica soggette a rapide fluttuazioni. Tutti i modelli 460 sono dotati di un ritardo di intervento regolabile da 1 a 30 secondi, un ritardo di riavvio da 1 a 500 secondi, una soglia di intervento per squilibrio di tensione compresa tra il 2 e l’8% e un contatto di tipo C, salvo dove diversamente indicato nella scheda tecnica. Caratteristiche Rilevamento automatico di un ampio intervallo di tensione Impostazioni regolabili dei ritardi di intervento e di riavvio Circuiti basati su microcontrollore Diagnostica avanzata tramite LED Impostazione regolabile del punto di intervento per lo squilibrio di tensione Vantaggi Rileva automaticamente la tensione di sistema compresa tra 190–480 V CA o 475–600 V CA. Risparmio di tempo nella configurazione Previene gli scatti intempestivi dovuti a rapide fluttuazioni della linea di alimentazione Maggiore precisione ed elevata affidabilità Indicatore visivo immediato della causa dello scatto e dello stato del relè Fornisce una protezione affidabile in presenza di tensione rigenerativa
