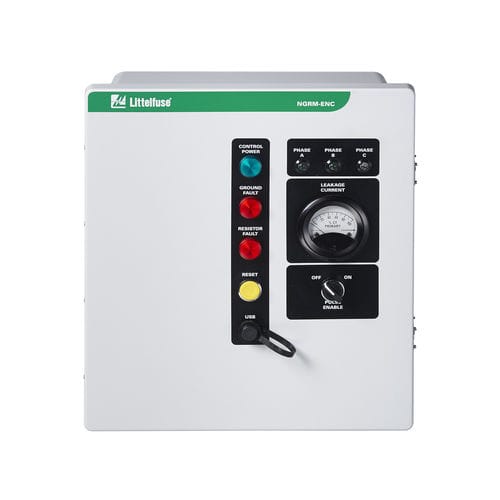

Apparecchio di monitoraggio di resistenza di messa a terra NGRM-ENC series

di trasformatori

La serie di monitor NGRM-ENC con messa a terra del neutro è un involucro di tipo 4X che ospita un monitor del neutro di messa a terra Littelfuse Startco SE-325 o SE-330 e accessori opzionali, che includono: - Trasformatore di potenza di controllo (CPT) da 480-600 V - Indicazione di fase guasta (FPI; implementato con un indicatore di tensione di terra e di fase EL3100) - Misuratore del pannello di dispersione a terra - Controllo a impulsi - Opzioni di montaggio I fusibili sono inclusi e il cablaggio di campo è collegato alle morsettiere. Opzioni di montaggio SE-325 Monitor del resistore di messa a terra del neutro Misura la corrente e la tensione nel collegamento neutro-terra di un trasformatore o di un generatore e la continuità della resistenza di messa a terra del neutro. Per le applicazioni in Canada, utilizzare il modello SE-330 per soddisfare i requisiti CEC 22.1 del 2018. Monitoraggio del resistore di neutro-terra SE-330 Relè avanzato per il monitoraggio dei guasti a terra e dei resistori di messa a terra del neutro che misura la corrente del neutro, la tensione neutro-terra e la resistenza neutro-terra. EL3100 Indicatore di guasto a terra e tensione di fase Tre LED montati sul pannello indicano la fase con guasto a terra.
