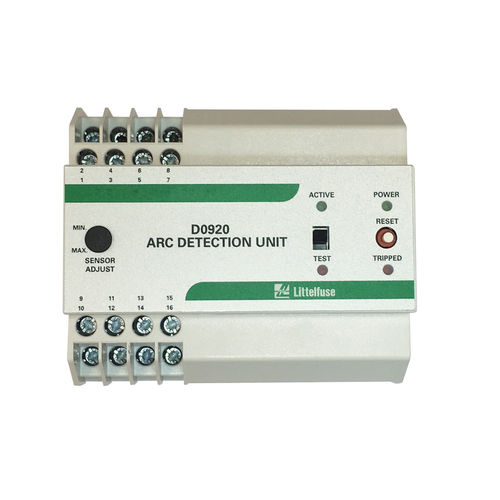

Relè di protezione per arco elettrico D0920 series

ACsu guida DIN

L'unità di rilevazione dell'arco D0920 è un dispositivo di rilevazione dell'arco ad alta velocità per sistemi di distribuzione dell'energia elettrica. Il D0920 supporta fino a tre sensori di punto (A0220) montati in un quadro elettrico, e richiede un'alimentazione a 230 Vac. Al verificarsi di un guasto ad arco, il D0920 rileva il guasto ed emette un impulso sull'uscita di intervento in meno di 1 ms. Il rapido tempo di intervento riduce il rischio di lesioni personali e danni alle apparecchiature. Il D0920 è tipicamente alimentato dall'alimentazione principale del quadro elettrico. La tensione AC può venire meno quando si sviluppa un guasto ad arco. Il D0920 utilizza l'energia immagazzinata in un condensatore interno per far scattare l'interruttore. Il condensatore immagazzinato è un condensatore elettrolitico di lunghissima durata con un tempo di vita specificato di oltre 30 anni ad una temperatura ambiente di 50°C (121°F). L'energia di intervento immagazzinata è sufficiente per gli interruttori con una bobina di intervento shunt 220/250 Vdc. Il D0920 ha un relè di indicazione di uscita con un contatto normalmente aperto isolato e un relè di indicazione di uscita con un contatto normalmente chiuso isolato. Altre caratteristiche includono l'indicazione dell'alimentazione e dell'intervento, la modalità test e la regolazione della sensibilità.
