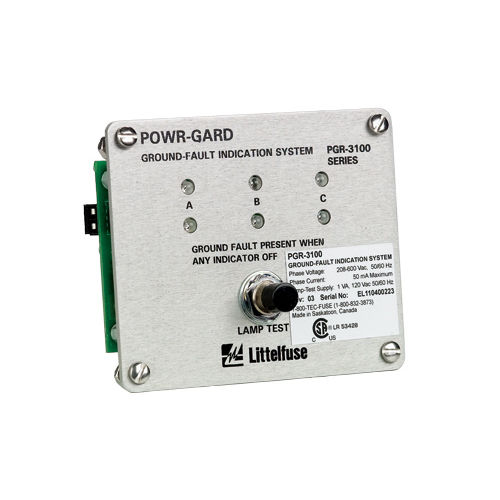

Indicatore di difetti di massa PGR-3100

di tensioneLEDda montare su pannello

Il sistema di segnalazione di guasti a terra della serie PGR-3100 funziona su impianti in corrente alternata non collegati a terra. Questa unità segnala la presenza di tensione su ciascuna fase di un impianto trifase. I LED sul pannello si accendono in presenza di tensione. Quando si verifica un guasto a terra, la tensione sulla fase interessata dal guasto si riduce al potenziale di terra, causando l’attenuazione dei LED relativi a tale fase. In un impianto con messa a terra resistiva o senza messa a terra, i LED relativi alle fasi non interessate dal guasto diventano più luminosi. I sistemi CA senza messa a terra devono, ai sensi dell’articolo 250.21(B) del NEC e della Parte 1, Sezione 10-106 (2) del Canadian Electrical Code (CEC), essere dotati di rilevatori di guasto a terra (come il PGR-3100) installati sull’impianto. È possibile utilizzare trasformatori di potenziale (PT) esterni per ridurre la tensione di sistema, consentendo l’utilizzo del PGR-3100 con qualsiasi tensione di sistema. I PT non sono necessari per tensioni di sistema fino a 600 V CA. Caratteristiche Conforme alle norme NEC® e CEC LED di fase LED ridondanti Pulsante di test delle spie Tecnologia POWR-GARD® Vantaggi Soddisfa i requisiti dell’articolo 250.21(B) del NEC e della Parte 1, Sezione 10-106 (2) del CEC per gli impianti non messi a terra Indica la presenza di un guasto a terra e la fase interessata dal guasto, nonché la tensione fase-terra su un bus sotto tensione LED ridondanti a lunga durata (due per fase) per garantire l’affidabilità Verifica il corretto funzionamento dei LED Protezione superiore contro i danni all’impianto elettrico
