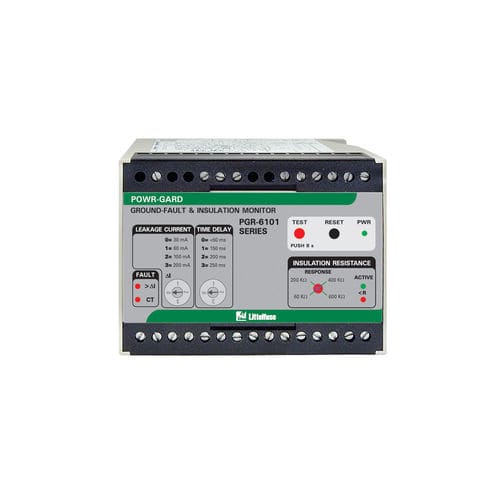

Relè di sorveglianza con dispersione a terra PGR-6101-120

di isolamento2NA/NCtrifase

Il relè della serie PGR-6101 funziona su sistemi monofase o trifase con messa a terra, a resistenza e senza messa a terra, fino a 6 kV. Questo relè combina le caratteristiche di un relè di protezione contro i guasti a terra e di un monitor di isolamento in un'unica unità. Protegge dai guasti a terra monitorando la resistenza di isolamento quando il motore è diseccitato e monitorando la corrente di guasto a terra quando il motore è eccitato. Il PGR-6101 dispone di due uscite analogiche separate per i misuratori di corrente e di ohm opzionali e di due relè di allarme separati. Caratteristiche - Rilevamento GF regolabile (30-200 mA) - Rilevamento dell'isolamento regolabile (60-600 kΩ) - Ritardo regolabile (50-250 ms) - Contatti di uscita - Uscite analogiche (0-1 mA) - Monitoraggio del loop CT - Modalità di funzionamento dei contatti selezionabile - Tecnologia POWR-GARD
