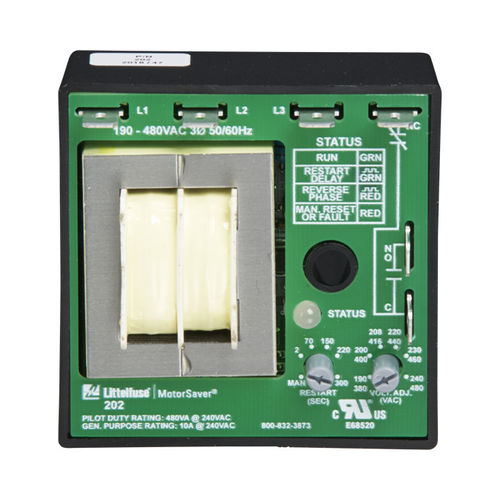

Relè di sorveglianza di tensione 202 series

1NA/NCtrifaseper motore elettrico

La serie 202 è un monitor di tensione trifase, auto-ranging e a doppio campo che protegge i motori da 190 a 480 V ac, 50*/60 Hz, indipendentemente dalle dimensioni. Il 202-RP (e il 202-575-RP per 475-600 V ac) monitora la rotazione di fase dei sistemi trifase e interviene solo in caso di inversione di fase. Le applicazioni critiche includono motori di ventilatori, compressori scroll, smerigliatrici, sistemi di trasporto, ascensori e scale mobili. Entrambi i prodotti forniscono un setpoint di tensione nominale selezionabile dall'utente e selezionano automaticamente tra la gamma di 200 V e 400 V. Questo esclusivo dispositivo di rilevamento della tensione e della fase basato su microcontrollore monitora costantemente le tensioni trifase per rilevare le condizioni dannose della linea elettrica. Quando viene rilevata una condizione dannosa, il relè di uscita del MotorSaver viene disattivato dopo un ritardo di intervento specificato. Il relè di uscita si riattiva dopo che le condizioni della linea di alimentazione sono tornate a livelli accettabili per un determinato tempo di ritardo al riavvio (o un reset manuale). La serie 202 include una diagnostica avanzata a LED singolo. Cinque diversi schemi luminosi distinguono tra guasti e condizioni normali. La luce di stato diventa verde e il relè si attiva quando la rotazione è corretta. *Nota: 50 Hz aumentano tutti i timer di ritardo del 20%. In attesa di CE
