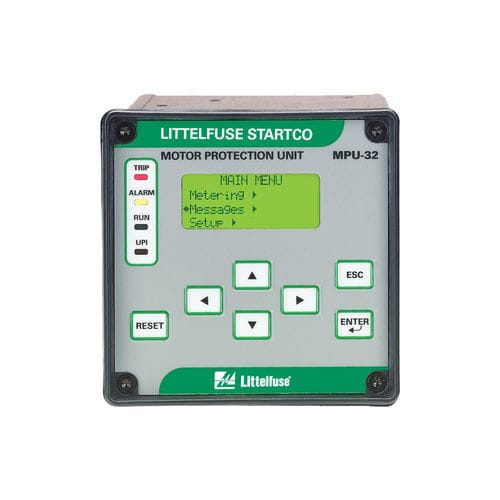

Relè di protezione di tensione MPU-32 series

di correntetrifasemotore

L'unità di protezione motore della serie MPU-32 è utilizzata per fornire protezione, misurazione e registrazione dei dati in base alla corrente e alla temperatura per motori a induzione trifase, a bassa tensione e di media potenza. Questo relè è ideale per il retrofit e l'aggiornamento della protezione dei motori obsoleti o invecchiati utilizzando i TA esistenti. L'MPU-32 può essere programmato tramite l'interfaccia operatore del pannello frontale, la porta TIA-232 o una rete di comunicazione opzionale. Per sostituire i relè obsoleti più comuni, consultare la famiglia di kit di adattatori per montaggio a pannello PMA. Unità di protezione del motore - Tre ingressi per corrente alternata - Ingresso per la dispersione di terra-CT - Ingresso digitale programmabile - Sorgente 24 V CC per ingresso digitale - Uscita analogica 4-20-mA programmabile - Ingresso per sensore di temperatura a bordo - RTD o PTC da 100 Ω-platino - Tre relè di uscita programmabili - Comunicazioni locali RS-232, comunicazioni di rete opzionali - Software di interfaccia PC (SE-Comm-RIS) - Display LCD retroilluminato a 4 righe x 20 caratteri - Tastiera per la programmazione e la selezione del display - 4 LED; 1 programmabile dall'utente Modulo di ingresso corrente (MPU-CIM) Il modulo di ingresso corrente MPU-CIM è l'interfaccia tra il relè MPU-32 e i trasformatori di corrente da 5 A, 1 A e sensibili. L'MPU-CIM si ordina separatamente dall'MPU-32 e può essere montato su superficie o su guida DIN. I terminali a morsetto sono standard, ma per coloro che necessitano di terminali ad anello è disponibile l'MPUCTI.
