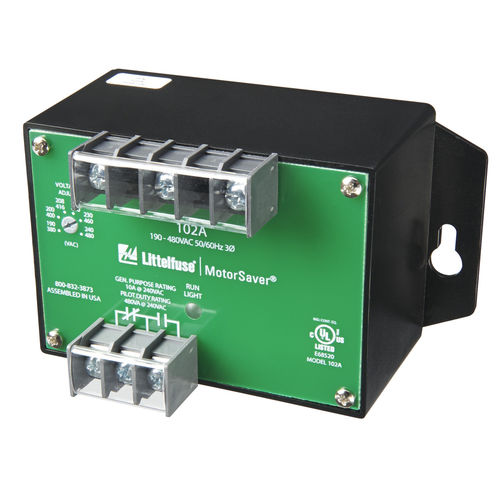

Relè di sorveglianza di tensione 102A series

di fase1NA/NCtrifase

La serie 102A è un monitor di tensione trifase a doppia gamma con selezione automatica della gamma, progettato per proteggere motori da 190–600 V CA, 50*/60 Hz, indipendentemente dalle loro dimensioni. Questo monitor offre un setpoint di tensione nominale selezionabile dall’utente e seleziona automaticamente tra i campi da 200 V e 400 V. Un esclusivo circuito di rilevamento della tensione e della fase, basato su microcontrollore, monitora costantemente le tensioni trifase per rilevare condizioni dannose della linea di alimentazione. Quando viene rilevata una condizione dannosa, il relè di uscita viene disattivato dopo un ritardo di intervento specificato. Il relè di uscita si riattiva dopo che le condizioni della linea di alimentazione tornano a livelli accettabili. Il monitor 102A include una diagnostica avanzata tramite un singolo LED con cinque diverse sequenze luminose che distinguono tra guasti e condizioni normali. Le indicazioni LED includono funzionamento normale, ritardo di riavvio all’accensione, intervento per inversione di fase, intervento per squilibrio/monofase e intervento per alta o bassa tensione. *Nota: a 50 Hz tutti i tempi di ritardo aumentano del 20 % Caratteristiche Circuiti proprietari basati su microcontrollore Rilevamento automatico di un ampio intervallo di tensione Diagnostica avanzata tramite LED Ritardo di intervento regolabile (102A2) Vantaggi Monitoraggio costante di monofase, bassa tensione, alta tensione (102A-9), squilibrio di tensione, inversione di fase e condizioni dannose della linea di alimentazione Rileva automaticamente la tensione di rete compresa tra 190 e 480 V CA. Riduce i tempi di configurazione Indicatore visivo immediato della causa dell’intervento Previene gli interventi intempestivi dovuti a condizioni della linea elettrica soggette a rapide fluttuazioni
