Sistema di controllo di protezione MPS series

digitaledi motore

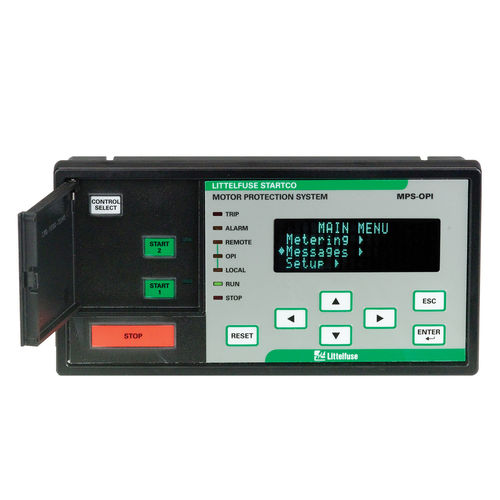

Il sistema di protezione del motore della serie MPS offre una protezione completa dalla tensione e un controllo dell'avviamento per i motori a media tensione. Il sistema monitora tensione, corrente e temperatura per fornire un pacchetto completo di funzioni di protezione. L'MPS è un sistema modulare con funzioni integrate di protezione, controllo del motore, misurazione e registrazione dei dati. Questo sistema viene tipicamente utilizzato per fornire protezione ai motori a induzione trifase a bassa e media tensione, di potenza medio-alta. Funzionamento L'unità di controllo (MPS-CTU) è il modulo principale. Può funzionare come unità indipendente o con l'interfaccia operatore (MPS-OPI), i moduli RTD (MPS-RTD) e il modulo differenziale (MPS-DIF). La CTU può essere programmata tramite l'OPI o la rete di comunicazione. Gli ingressi e le uscite programmabili forniscono una piattaforma hardware flessibile e il software personalizzato può essere facilmente caricato da un PC nella memoria flash del CTU. Interfaccia operatore (MPS-OPI) - Ampio e luminoso display fluorescente sottovuoto 4 x 20 - Visualizzazione dei valori misurati - Accesso ai set point - Alimentato dall'unità di controllo - Montaggio a pannello o direttamente sull'unità di controllo - Montaggio a distanza (lunghezza massima del loop 1,2 km o 4000 piedi) - Formato 1/2 DIN - Certificato per aree pericolose Unità di controllo (MPS-CTU) - Ingressi di corrente-5-A o trasformatori di corrente di fase secondari da 1-A - Ingressi di tensione fino a 600 V senza PT - Ingresso di dispersione a terra-5-A o 1-A secondario o trasformatore sensibile - Ingresso tachimetrico (impulso ad alta velocità) - 8 ingressi digitali, 5 uscite a relè, 1 ingresso e uscita analogica
