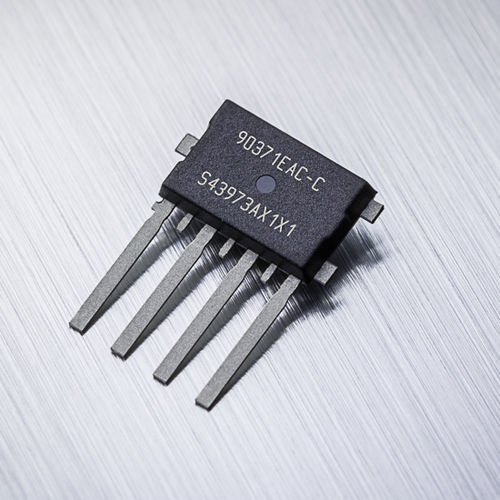

Sensore di posizione lineare MLX90371

rotativosenza collegamento meccanicomagnetico

L'MLX90371 è un sensore monolitico sensibile alle tre componenti della densità di flusso applicata al circuito integrato. Ciò consente all'MLX90371, con il circuito magnetico corretto, di decodificare la posizione assoluta di qualsiasi magnete in movimento nelle sue vicinanze. Caratteristiche principali Robustezza contro i campi parassiti fino a 5mT ISO26262 ASIL-B Elemento di sicurezza fuori contesto (SEooC) Soluzione dual die senza PCB in pacchetto SMP-4 Descrizione del prodotto L'MLX90371 è un sensore di posizione Triaxis® di terza generazione. Grazie a un concentratore magnetico (IMC) integrato sulla sua superficie, il dispositivo monolitico rileva, senza contatto, le tre componenti spaziali (Bx, By e Bz) del campo magnetico applicato, consentendo di determinare il movimento rotatorio e lineare. Triassi - Melexis Per saperne di più sulla tecnologia Triaxis®. L'MLX90371 si distingue per l'offerta, per la prima volta in un circuito integrato per sensori Triaxis®, di una modalità immune ai campi parassiti per il rilevamento del movimento rotatorio e lineare. Questa modalità elimina o riduce drasticamente gli effetti che i campi magnetici indesiderati, provenienti da un altro magnete o da conduttori di corrente, possono avere sul sistema. Per il movimento rotatorio si ottiene un campo di 180 gradi con un magnete a quattro poli, mentre per il movimento lineare si possono ottenere fino a 25 mm o più con un magnete a due poli. L'MLX90371 è anche retrocompatibile con le precedenti generazioni di Triaxis® , consentendo di utilizzare il tradizionale magnete a due poli con capacità di misura rotazionale a 360 gradi o un movimento lineare superiore a 25 mm nello stesso dispositivo, ma senza immunità ai campi vaganti. L'MLX90371 è offerto come componente ASIL-B SEooC (Safety Element out of Context - ISO 26262).
