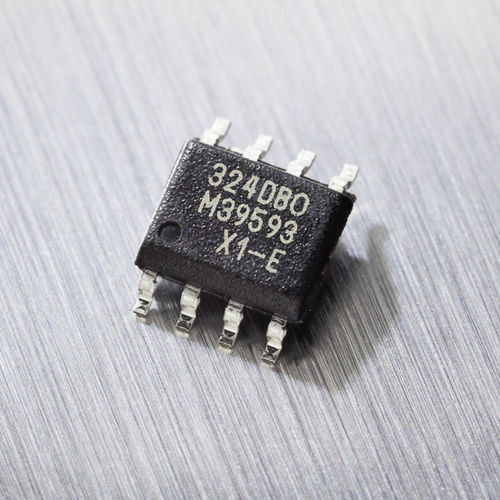

Sensore di posizione angolare MLX90324

rotativosenza collegamento meccanicomagnetico

L'MLX90324 è un sensore di posizione rotante IC Triaxis® che fornisce la posizione angolare di un piccolo magnete a dipolo che ruota sopra la superficie del dispositivo (magnete di fine albero). Caratteristiche principali Sensore di posizione rotante assoluto IC Design magnetico semplice e robusto Tecnologia Triaxis® Hall Descrizione del prodotto L'MLX90324 è un sensore di posizione rotante Triaxis® che fornisce la posizione angolare di un piccolo magnete a dipolo che ruota sopra la superficie del dispositivo (magnete di fine albero). Grazie a un IMC sulla sua superficie, il dispositivo monolitico rileva, senza contatto, la componente orizzontale della densità di flusso magnetico applicata. Questo principio di rilevamento unico, applicato a un sensore di posizione rotante, si traduce in un'impressionante robustezza della posizione angolare rispetto alle tolleranze meccaniche (airgap, fuori asse). La rotazione di questa componente orizzontale viene rilevata su un ampio intervallo (fino a 360º) ed elaborata dal DSP (Digital Signal Processing) on-chip per riportare la posizione angolare assoluta del magnete come uscita analogica raziometrica, segnale PWM o telegramma SAE-J2716/SENT (2007). La caratteristica di trasferimento dell'uscita è completamente programmabile (ad esempio, offset, guadagno, livelli di bloccaggio, linearità, deriva termica, filtraggio, intervallo, ...) per soddisfare qualsiasi esigenza specifica attraverso la calibrazione di fine linea. L'unità di programmazione Melexis PTC-04 comunica e calibra il dispositivo esclusivamente attraverso i terminali del connettore (Vdd-Vss-Out). L'MLX90324 è destinato e utilizzato in una miriade di applicazioni di sensori di posizione rotativi senza contatto, spesso presenti nei sistemi automobilistici e industriali.
