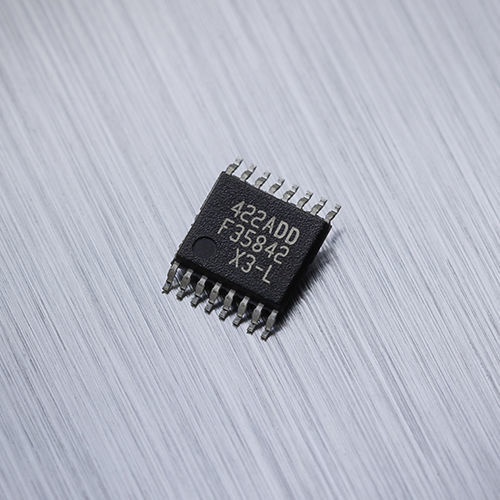

Sensore di posizione rotativo MLX90422

linearesenza contattomagnetico

L'MLX90422 è un sensore di posizione magnetico adatto ad applicazioni automobilistiche esigenti ma attente ai costi. Supporta movimenti rotatori o lineari del magnete, con uscita SENT. Caratteristiche principali Uscita SENT (SAE J2716 APR2016) ISO 26262 ASIL-B SEooC (Elemento di sicurezza fuori contesto) Campo di misura programmabile Descrizione del prodotto L'MLX90422 è un sensore di posizione magnetico progettato per l'uso in applicazioni automobilistiche sensibili ai costi, tra cui attuatori del gruppo propulsore, posizionamento dei pedali, indicatori di livello del carburante e sistemi di trasmissione, ma adatto anche a implementazioni industriali. I dispositivi MLX9042x hanno capacità superiori in termini di sicurezza funzionale, valori massimi assoluti (AMR) e caratteristiche di conformità elettromagnetica (EMC). Inoltre, supportano temperature di esercizio fino a 160 °C. L'MLX90422 è compatibile pin-to-pin con le precedenti generazioni di circuiti integrati per sensori di posizione Triaxis®. L'MLX90422 è un circuito integrato monolitico per l'elaborazione della posizione magnetica. È composto da un front-end magnetico Triaxis® Hall, un condizionatore di segnale analogico-digitale, un DSP per l'elaborazione avanzata del segnale e un driver per lo stadio di uscita. L'MLX90422 è sensibile alle tre componenti della densità di flusso magnetico applicata ai circuiti integrati (Bx, By e Bz). Ciò consente all'MLX90422, con il circuito magnetico corretto, di decodificare la posizione assoluta di qualsiasi magnete in movimento (ad es. posizione rotatoria da 0 a 360 gradi). Ciò consente di progettare sensori di posizione senza contatto, spesso richiesti per applicazioni automobilistiche e industriali.
