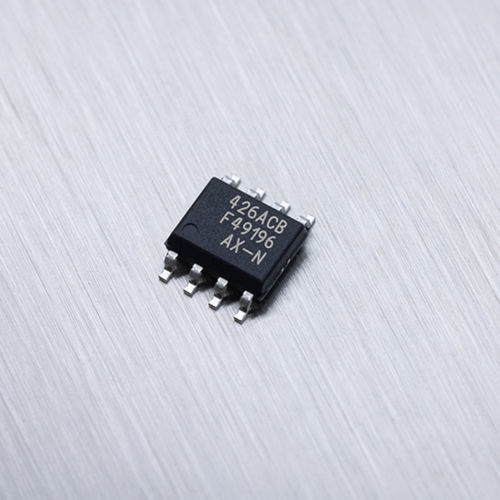

Sensore di posizione rotativo MLX90426

senza contattomagneticoserie

Descrizione del prodotto L'MLX90426 è un sensore di posizione magnetico progettato per l'uso in applicazioni automobilistiche sensibili ai costi, tra cui attuatori del gruppo propulsore, posizionamento dei pedali, indicatori di livello del carburante e sistemi di trasmissione, ma adatto anche a implementazioni industriali. I dispositivi MLX9042x hanno capacità superiori in termini di sicurezza funzionale, valori massimi assoluti (AMR) e caratteristiche di conformità elettromagnetica (EMC). Inoltre, supportano temperature di esercizio fino a 160 °C. L'MLX90426 è compatibile pin-to-pin con le precedenti generazioni di circuiti integrati per sensori di posizione Triaxis®. L'MLX90426 è un circuito integrato monolitico per sensori di posizione magnetici. È costituito da un front-end magnetico Triaxis® Hall, da un condizionatore di segnale analogico-digitale, da un DSP per l'elaborazione avanzata del segnale e da un driver programmabile per lo stadio di uscita. L'MLX90426 è sensibile al campo magnetico differenziale sull'asse Z. Ciò consente all'MLX90426, con il circuito magnetico corretto, di decodificare la posizione assoluta di un magnete rotante sull'asse sopra o sotto il sensore (ad esempio, posizione rotante da 0 a 360 gradi). Ciò consente di progettare sensori di posizione senza contatto, spesso richiesti per applicazioni automobilistiche e industriali. L'MLX90426 offre un'immunità ai campi parassiti fino a 5 mT e supporta il movimento rotatorio a 360° con un'uscita SENT. I frame SENT sono codificati secondo il formato Single Secure Sensor A.3 (H.4) o Dual Throttle Position Sensor A.1 (H.1). Il circuito fornisce messaggi seriali avanzati che forniscono codici di errore e valori definiti dall'utente. La programmazione del sensore, dopo il montaggio nell'applicazione, aumenta la precisione del sistema grazie alla funzione di linearizzazione programmabile a più punti.
