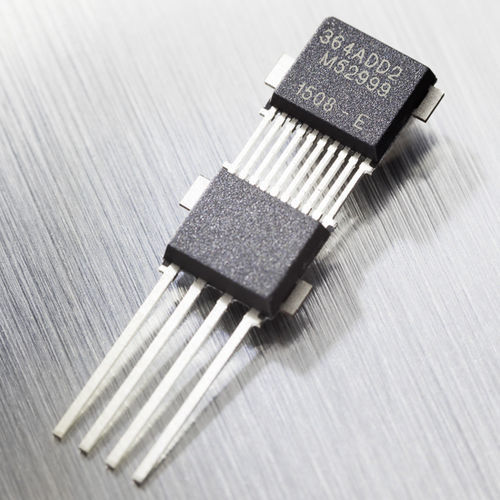

Sensore di posizione lineare MLX90364

angolarerotativosenza collegamento meccanico

Il gruppo sensore di posizione Triaxis® MLX90364 è un sensore di posizione lineare e angolare ad alta precisione che elimina la necessità di includere una scheda nei moduli di rilevamento. Caratteristiche principali Sensore di posizione assoluto rotativo e lineare IC Robusta confezione a doppio stampo (DMP-4) con fino a quattro condensatori di disaccoppiamento (ESD/EMC) Integrazione affidabile del modulo NoPCB Descrizione del prodotto Il circuito integrato Triaxis® MLX90364 si basa su un Dual Mold Package (DMP) che integra il circuito integrato del sensore di posizione Triaxis® MLX90365 e i componenti discreti di disaccoppiamento necessari per soddisfare i severi requisiti ESD ed EMC del settore automobilistico, nonché la robustezza meccanica per gli ambienti più difficili. L'MLX90364 riprende tutte le caratteristiche e le funzionalità dell'MLX90365, come la capacità di rilevamento della posizione lineare e rotatoria, l'uscita analogica e PWM, l'ASIL-B. Una volta incapsulato, questo DMP può essere saldato o brasato direttamente a un connettore o a una terminazione robusta e ulteriormente invasato o sovrastampato. Il DMP rende semplicemente ridondante il PCB convenzionale, mantenendo intatte tutte le caratteristiche e i vantaggi della tecnologia di rilevamento senza contatto Triaxis®. Per saperne di più sulla tecnologia Triaxis®. Caratteristiche e vantaggi Sensore di posizione assoluto rotativo e lineare IC Robusto contenitore a doppio stampo (DMP-4) con fino a quattro condensatori di disaccoppiamento (ESD/EMC) Integrazione affidabile del modulo NoPCB Tecnologia Triaxis® Hall Design magnetico semplice e robusto Caratteristica di trasferimento programmabile (multipunto - pezzo-saggio-lineare) Modalità di uscita selezionabile: analogica (raziometrica) e a modulazione di larghezza di impulso (PWM) risoluzione angolare a 12 bit precisione termica a 10 bit Diagnostica aperta/corta Diagnostica a bordo
