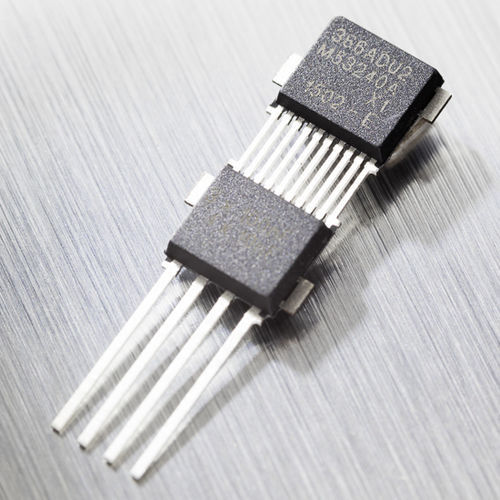

Sensore di posizione lineare MLX90366

angolarerotativosenza collegamento meccanico

L'MLX90366 è un sensore IC monolitico sensibile alla densità di flusso applicata ortogonalmente e parallelamente alla superficie dell'IC. Caratteristiche principali Sensore IC di posizione assoluta rotativa e lineare Tecnologia Triaxis® Hall Design magnetico semplice e robusto Descrizione del prodotto Il circuito integrato Triaxis® MLX90366 si basa su una confezione a doppio stampo (DMP) che integra il circuito integrato del sensore di posizione Triaxis® MLX90367 insieme ai componenti discreti di disaccoppiamento necessari per soddisfare i severi requisiti ESD ed EMC del settore automobilistico, nonché la robustezza meccanica per gli ambienti più difficili. L'MLX90366 riprende tutte le caratteristiche e le funzionalità dell'MLX90367, come la capacità di rilevamento della posizione lineare e rotatoria, l'uscita SAE-J2716/SENT e l'ASIL-B. Una volta incapsulato, questo DMP può essere saldato o brasato direttamente a un connettore o a una terminazione robusta e ulteriormente invasato o sovrastampato. Il DMP rende semplicemente ridondante il PCB convenzionale, mantenendo intatte tutte le caratteristiche e i vantaggi della tecnologia di rilevamento senza contatto Triaxis®. Per saperne di più sulla tecnologia Triaxis®. Caratteristiche e vantaggi Sensore di posizione assoluto rotativo e lineare IC Tecnologia Triaxis® Hall Design magnetico semplice e robusto Caratteristica di trasferimento programmabile (multipunto - pezzo-saggio-lineare) Uscita SENT (secondo SAE J2716-2010) risoluzione angolare a 12 bit precisione termica a 10 bit Diagnostica a bordo Protezione da sovratensione Rilevamento delle sottotensioni opzione numero ID a 48 bit Qualificato AEC-Q100 Integrazione affidabile del modulo NoPCB Conformità alla direttiva DMP-4 RoHS Correzione dell'offset termico in uscita Programmabile con il PTC-04 e la scheda figlia PTC-04-DB-90316
