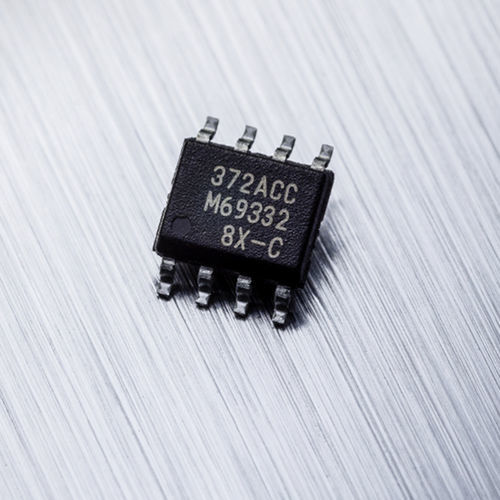

Sensore di posizione lineare MLX90372

rotativosenza collegamento meccanicomagnetico

L'MLX90372 è un circuito integrato monolitico per l'elaborazione della posizione magnetica. È costituito da un front-end magnetico Triaxis® Hall, da un condizionatore di segnale analogico-digitale, da un DSP per l'elaborazione avanzata del segnale e da un driver dello stadio di uscita. Caratteristiche principali Robustezza contro campi parassiti fino a 5mT ISO26262 ASIL-C Elemento di sicurezza fuori contesto (SEooC) Descrizione del prodotto L'MLX90372 è un sensore di posizione Triaxis® di terza generazione. Grazie a un concentratore magnetico (IMC) integrato sulla sua superficie, il dispositivo monolitico rileva, senza contatto, le tre componenti spaziali (Bx, By e Bz) del campo magnetico applicato, consentendo di determinare il movimento rotatorio e lineare. Triassi - Melexis Per saperne di più sulla tecnologia Triaxis®. L'MLX90372 si distingue per l'offerta, per la prima volta in un sensore Triaxis®, di una modalità immune ai campi parassiti per il rilevamento del movimento rotatorio e lineare. Questa modalità elimina o riduce drasticamente gli effetti che i campi magnetici indesiderati, provenienti da un altro magnete o da conduttori di corrente, possono avere sul sistema. Per il movimento rotatorio si ottiene un campo di 180 gradi con un magnete a quattro poli, mentre per il movimento lineare si possono ottenere fino a 25 mm o più con un magnete a due poli. L'MLX90372 è anche retrocompatibile con le precedenti generazioni di Triaxis® , consentendo di utilizzare il tradizionale magnete a due poli con capacità di misura rotazionale a 360 gradi o un movimento lineare superiore a 25 mm nello stesso dispositivo, ma senza immunità ai campi vaganti. L'MLX90372 è offerto come componente ASIL-C SEooC (Safety Element out of Context - ISO 26262).
