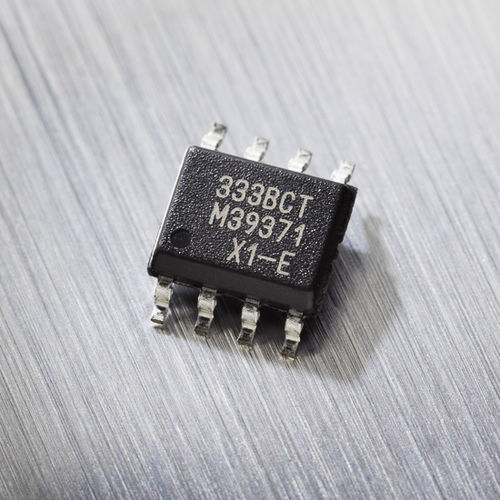

Sensore di posizione lineare MLX90333

rotativosenza collegamento meccanicomagnetico

L'MLX90333 è un sensore di posizione triassiale in grado di rilevare qualsiasi magnete in movimento nell'ambiente circostante attraverso la misurazione e l'elaborazione delle tre componenti spaziali del vettore densità di flusso magnetico. Caratteristiche principali Sensore di posizione 3D assoluto IC Design magnetico semplice e robusto Tecnologia Triaxis® Hall Descrizione del prodotto L'MLX90333 è un sensore di posizione Triaxis® in grado di rilevare qualsiasi magnete in movimento nell'ambiente circostante attraverso la misurazione e l'elaborazione delle tre componenti spaziali del vettore densità di flusso magnetico (Bx, By e Bz). Le componenti orizzontali (Bx e By) sono rilevate grazie a un IMC, mentre la componente verticale (Bz) è rilevata attraverso una piastra di Hall convenzionale. L'MLX90333 dispone di una modalità magnetometro 3D per la quale le informazioni tridimensionali della densità di flusso magnetico sono riportate tramite SPI. L'MLX90333 dispone anche di una modalità di sensore di posizione senza contatto, adatta per il sensore di posizione rotante (magnete passante), per il sensore di posizione lineare (spostamento del magnete parallelo alla superficie del dispositivo) e per il sensore di posizione 3D/"Joystick". Le informazioni di posizione elaborate vengono riportate come uscita analogica raziometrica o come segnale PWM. In modalità 3D/"joystick", il dispositivo dispone di due uscite indipendenti. È disponibile anche una modalità SPI (interfaccia seriale) a 3 pin per trasferire le informazioni di posizione a un controllore host. La caratteristica di trasferimento dell'uscita è completamente programmabile (ad esempio, offset, guadagno, livelli di bloccaggio, linearità, deriva termica, filtraggio, intervallo...) per soddisfare qualsiasi esigenza specifica attraverso la calibrazione di fine linea.
