Resolver brushless MLX90381

di motorerinforzato

Descrizione
Il MLX90381 è un pico-risolutore magnetico 3D (Sin/Cos) per la misura della posizione angolare assoluta e di velocità elettriche di rotazione molto elevate (>50.000 e-rpm alle piastre Hall). Sensore Triaxis® monolitico senza contatto, sensibile al flusso magnetico sugli assi X, Y e Z. Due assi selezionabili sono mappati su due uscite analogiche ratiometriche ad alta velocità, consentendo il rilevamento on-axis e off-axis (through-shaft) con un magnete permanente in movimento. Il dispositivo è pensato per moduli motore compatti con programmazione a bordo e qualifiche automotive.

Capacità principali

• Rilevamento Triaxis® 3D con coppie di assi selezionabili (X/Y, X/Z, Z/Y)
• Uscite analogiche seno e coseno ratiometriche per la ricostruzione dell'angolo
• Aggiornamento ad alta velocità delle uscite: 2 µs
• Misura di velocità elettriche >50.000 e-rpm (misurate alle piastre Hall)
• Programmazione a bordo via I²C tramite due pin applicativi (nessun programmatore esterno richiesto)

Caratteristiche principali

• Package DFN-6 compatto (2,0 × 2,5 mm) che minimizza l'area PCB
• Programmazione on-board tramite I²C; configurabile a livello di modulo
• ISO 26262 ASIL B SEooC
• Qualificazione AEC-Q100 per applicazioni automotive
• Range di sensibilità programmabili: campo medio 10 … 70 mT; campo alto 40 … 160 mT
• Alimentazione: 3,3 V o 5 V
• Intervallo di temperatura operativa: -40 °C a 160 °C

Applicazioni

• Rilevamento della posizione rotante assoluta
• Controllo motori brushless (PMSM/BLDC)
• Controllo orientato al campo (FOC)
• Applicazioni automotive: valvole elettriche, valvole termiche, EPS, sistemi frenanti (migliore precisione a bassa velocità e rilevamento di blocco)

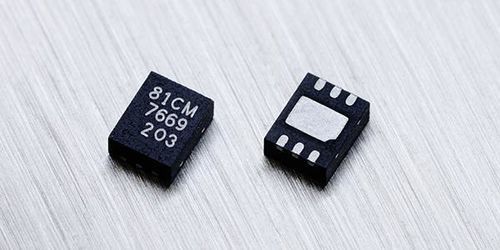

Package e integrazione
Il MLX90381 è fornito in package DFN-6 (LW) monolitico con flancetti bagnabili stagno opaco ed è conforme RoHS. L'implementazione tipica richiede componenti esterni minimi (tre condensatori), riducendo area PCB e BOM. La sensibilità per asse e la larghezza di banda del filtro possono essere configurate on-board per adattare le uscite analogiche agli ADC del microcontrollore partner.

Valutazione e progettazione
È disponibile una scheda di valutazione (EVB90381) per il rapido prototipaggio e la valutazione delle prestazioni del MLX90381 nei sistemi di controllo motore.

Specifiche tecniche

• Modello: MLX90381
• Tecnologia: rilevamento Triaxis® 3D Hall
• Uscite: seno e coseno analogici (ratiometrici)
• Velocità di aggiornamento: 2 µs
• Massima velocità elettrica misurabile: >50.000 e-rpm (alle piastre Hall)
• Tensione di alimentazione: 3,3 V o 5 V
• Temperatura operativa: -40 °C a 160 °C
• Assi magnetici selezionabili: X/Y, X/Z, Z/Y
• Sensibilità programmabile: campo medio 10 … 70 mT; campo alto 40 … 160 mT
• Programmazione on-board: I²C tramite due pin applicativi
• Package: DFN-6 (LW), 2,0 × 2,5 × 1,0 mm, monolitico, RoHS, flancetti stagno opaco bagnabili
• Componenti esterni: implementazione tipica richiede tre condensatori esterni
• Automotive: AEC-Q100; ISO 26262 ASIL B (SEooC)
• Applicazioni tipiche: posizione rotativa assoluta, controllo BLDC/PMSM, FOC, valvole e attuatori automotive
