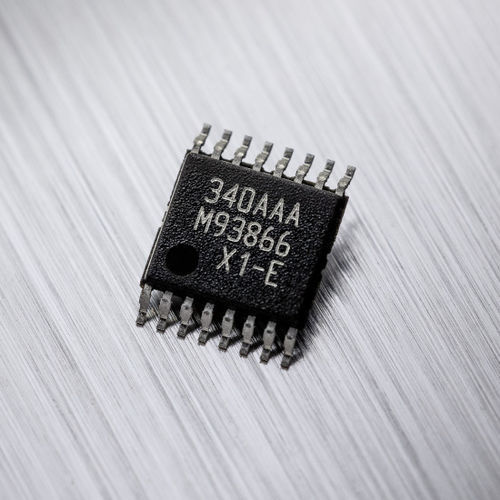

Sensore di posizione angolare MLX90340

rotativolinearesenza contatto

L'MLX90340 è un sensore IC monolitico sensibile alla densità di flusso applicata ortogonalmente e parallelamente alla superficie dell'IC. Caratteristiche principali Tecnologia Triaxis® Hall Elaborazione del segnale on-chip per un robusto rilevamento della posizione assoluta Capacità ASIL-A, elemento di sicurezza fuori contesto (SEooC) Descrizione del prodotto Questo principio di rilevamento unico nel suo genere, applicato a un circuito integrato per sensori di posizione, si traduce in un'impressionante robustezza del segnale di posizione rispetto alle tolleranze meccaniche (airgap, fuori asse). La rotazione di questo componente orizzontale viene rilevata in un ampio intervallo (fino a 360º) ed elaborata dal DSP (Digital Signal Processing) integrato nel chip per ottenere la posizione angolare assoluta del magnete di fine albero. In alternativa, misurando singolarmente le componenti orizzontali e verticali, l'MLX90340 è in grado di indirizzare i sensori di posizione a corsa lineare (spostamento) e anche i sensori di posizione rotativa assoluta con un magnete ad albero passante. L'MLX90340 fornisce un'uscita analogica raziometrica o un segnale a modulazione di larghezza di impulso (PWM). Dal punto di vista del rilevamento e della segnalazione, l'MLX90340 è un circuito integrato estremamente versatile per qualsiasi applicazione di sensori di posizione remota stand-alone. La caratteristica di trasferimento dell'uscita è completamente programmabile (ad esempio, offset, guadagno, livelli di bloccaggio, linearità, deriva termica, filtraggio, intervallo...) per soddisfare qualsiasi esigenza specifica attraverso la calibrazione di fine linea. L'unità di programmazione Melexis PTC-04 comunica e calibra il dispositivo esclusivamente attraverso i terminali del connettore (Vdd-Vss-Out). Inoltre, l'MLX90340 è disponibile in quattro diverse versioni analogiche programmate in fabbrica, compatibili con applicazioni rotative di fine albero a 90º, 180º, 270º e 360º.
