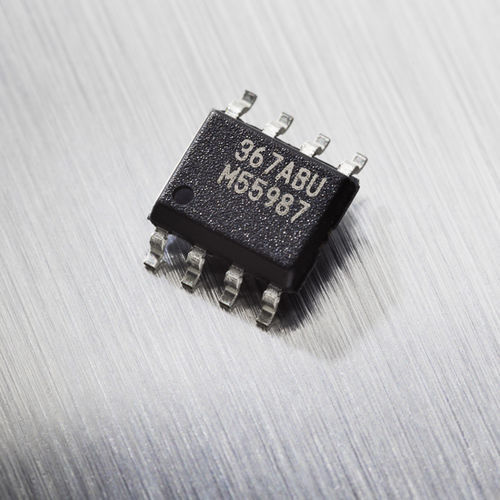

Sensore di posizione lineare MLX90367

angolarerotativosenza collegamento meccanico

L'MLX90367 è un sensore monolitico IC sensibile alla densità di flusso applicata ortogonalmente e parallelamente alla superficie dell'IC, con protocollo SAE J2716/SENT. Caratteristiche principali Tecnologia Triaxis® Hall Elaborazione del segnale on-chip per un robusto rilevamento della posizione assoluta Design magnetico semplice Descrizione del prodotto L'MLX90367 è la II½ generazione di circuiti integrati per sensori di posizione Triaxis® con protocollo SAE J2716/SENT. Grazie a un IMC sulla sua superficie, il dispositivo monolitico rileva, senza contatto, le tre componenti spaziali (Bx, By e Bz) della densità di flusso magnetico applicata. Questo principio di rilevamento unico, applicato a un sensore di posizione, si traduce in un'impressionante robustezza del segnale di posizione rispetto alle tolleranze meccaniche (airgap, fuori asse). La rotazione di questa componente orizzontale viene rilevata in un ampio intervallo (fino a 360º) ed elaborata dal DSP on-chip per ottenere la posizione angolare assoluta del magnete di fine albero. In alternativa, misurando singolarmente le componenti orizzontali e verticali, l'MLX90367 è in grado di gestire un sensore di posizione di corsa lineare (spostamento) e anche un sensore di posizione rotativa assoluta con un magnete ad albero passante. Dal punto di vista del rilevamento e del reporting, l'MLX90367 è un circuito integrato estremamente versatile per qualsiasi applicazione di sensori di posizione remota stand-alone. La caratteristica di trasferimento dell'uscita è completamente programmabile (ad esempio, offset, guadagno, livelli di bloccaggio, linearità, deriva termica, filtraggio, intervallo...) per soddisfare qualsiasi esigenza specifica attraverso la calibrazione di fine linea. L'unità di programmazione Melexis PTC-04 comunica e calibra il dispositivo esclusivamente attraverso i terminali del connettore (Vdd-Vss-Out).
