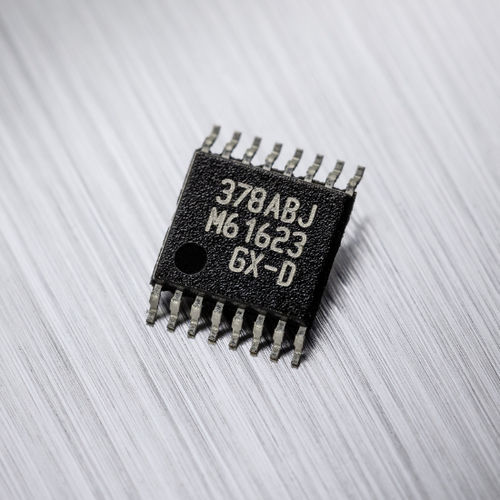

Sensore di posizione lineare MLX90378

senza collegamento meccanicomagneticoPWM

L'MLX90378 è un circuito integrato monolitico di processore di posizione magnetica progettato per applicazioni di movimento 3D (ad esempio, joystick). Caratteristiche principali ISO26262 ASIL-C Elemento di sicurezza fuori contesto (SEooC) Pin di ingresso/gateway per misurazioni esterne misura del joystick a 2 assi Descrizione del prodotto L'MLX90378 è un sensore di posizione Triaxis® di terza generazione. Grazie a un concentratore magnetico (IMC) integrato sulla sua superficie, il dispositivo monolitico rileva, senza contatto, le tre componenti spaziali (Bx, By e Bz) del campo magnetico applicato, consentendo la determinazione del movimento 3D o del joystick. L'MLX90378 supporta sia le configurazioni a sfera e presa che quelle cardaniche. La configurazione ball and socket si distingue per il fatto che il punto di rotazione del magnete si trova sopra il piano del sensore, mentre la configurazione gimbal ha entrambi gli assi sullo stesso piano del sensore. Grazie alla calibrazione multipunto all'interno del sensore, entrambe le configurazioni possono essere misurate con precisione. L'MLX90378 è offerto come componente ASIL-C SEooC (Safety Element out of Context - ISO 26262). Contattare Melexis per ottenere una copia del manuale di sicurezza dell'MLX90378 che illustra in dettaglio i requisiti di integrazione del sistema. Per le applicazioni che richiedono un rilevamento ridondante, l'MLX90378 è disponibile anche in un pacchetto TSSOP-16 a doppio die (completamente ridondante). La caratteristica di trasferimento dell'uscita è completamente programmabile e offre uscite SENT o PWM doppie. L'uscita SENT supporta due angoli (avanti/indietro e sinistra/destra) in un singolo frame SENT o può essere configurata per fornire i segnali magnetici X, Y e Z tramite un multiplexing a canali veloci.
