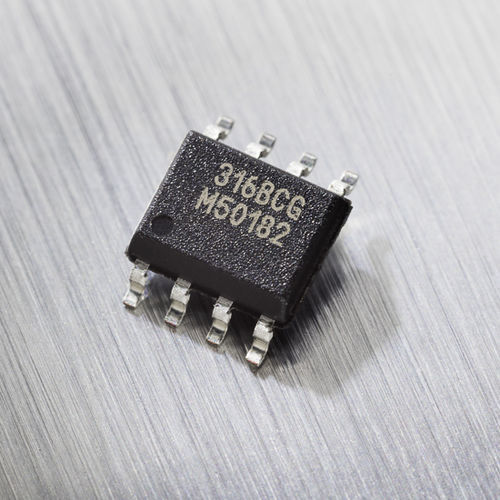

Sensore di posizione angolare MLX90316

rotativosenza collegamento meccanicomagnetico

L'MLX90316 è un circuito integrato per sensori di posizione rotante Triaxis® che fornisce la posizione angolare di un piccolo magnete a dipolo che ruota sopra la superficie del dispositivo (magnete di fine albero), destinato ad applicazioni di sensori di posizione rotante senza contatto nei sistemi automobilistici e industriali. Caratteristiche principali Sensore di posizione rotante assoluto IC Design magnetico semplice e robusto Tecnologia Triaxis® Hall Descrizione del prodotto L'MLX90316 è un sensore di posizione rotante Triaxis® che fornisce la posizione angolare di un piccolo magnete a dipolo che ruota sopra la superficie del dispositivo (magnete di fine albero). Grazie a un IMC sulla sua superficie, il dispositivo monolitico rileva, senza contatto, la componente orizzontale della densità di flusso magnetico applicata. Questo principio di rilevamento unico, applicato a un sensore di posizione rotante, si traduce in un'impressionante robustezza della posizione angolare rispetto alle tolleranze meccaniche (air-gap, fuori asse). La rotazione di questa componente orizzontale viene rilevata su un ampio intervallo (fino a 360º) ed elaborata dal DSP on-chip per riportare la posizione angolare assoluta del magnete come uscita analogica raziometrica o come segnale PWM (Pulse-Width Modulation) o come dati a 14 bit accessibili attraverso un canale SPI (interfaccia seriale) a 3 pin. La caratteristica di trasferimento dell'uscita è completamente programmabile (ad esempio, offset, guadagno, livelli di bloccaggio, linearità, deriva termica, filtraggio, intervallo, ...) per soddisfare qualsiasi esigenza specifica attraverso la calibrazione di fine linea. L'unità di programmazione Melexis PTC-04 comunica e calibra il dispositivo esclusivamente attraverso i terminali del connettore (Vdd-Vss-Out).
