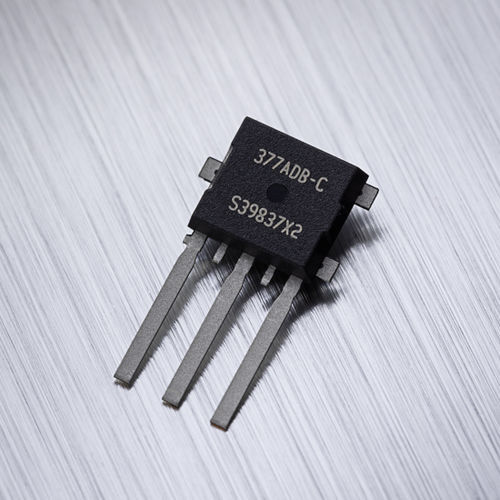

Sensore di posizione rotativo MLX90377

linearesenza contattomagnetico

L'MLX90377 è un sensore di posizione magnetico flessibile concepito per applicazioni automobilistiche ad alte prestazioni. Rileva tre assi (X, Y e Z) da un magnete per misurare il movimento rotatorio o lineare. Caratteristiche principali 4 modalità di uscita supportate (in base alla versione) Caratteristica di trasferimento lineare programmabile Robustezza contro i campi parassiti fino a 5mT Descrizione del prodotto L'MLX90377 è un circuito integrato monolitico per sensori di posizione magnetica. È composto da un front-end magnetico Triaxis® Hall, un condizionatore di segnale analogico-digitale, un DSP per l'elaborazione avanzata del segnale e un driver per lo stadio di uscita. L'MLX90377 è sensibile alle tre componenti della densità di flusso magnetico applicata al circuito integrato (Bx, By e Bz). Ciò consente all'MLX90377, con il circuito magnetico corretto, di decodificare la posizione assoluta di qualsiasi magnete in movimento (ad esempio, posizione rotatoria da 0 a 360 gradi o spostamento lineare). Ciò consente di progettare sensori di posizione senza contatto, spesso richiesti per applicazioni automobilistiche e industriali. L'MLX90377 offre 4 modalità di uscita. In primo luogo, il circuito integrato supporta frame SENT (veloci) codificati secondo il formato Secure Sensor. L'uscita fornisce messaggi seriali avanzati con codici di errore e valori definiti dall'utente. Attraverso la programmazione, l'MLX90377 può anche essere configurato per emettere un segnale Short PWM (SPC), PWM (Pulse Width Modulated) o un segnale raziometrico analogico. Prontezza ASIL - Melexis L'MLX90377 è stato concepito appositamente per le applicazioni automotive più esigenti e per offrire nuove funzionalità:
