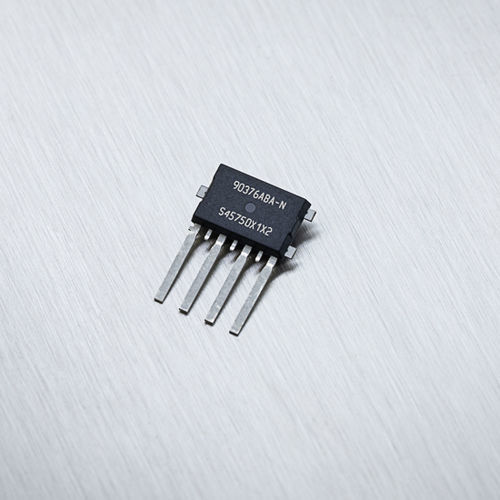

Sensore di posizione rotativo MLX90376

linearesenza contattomagnetico

L'MLX90376 è un sensore di posizione magnetico assoluto che gestisce applicazioni automobilistiche rotanti a 360° con immunità ai campi parassiti. Offre una versione dual-stacked die senza PCB e supporta l'integrazione di sistema fino a ASIL D. Caratteristiche principali 4 modalità di uscita supportate (in base alla versione) Caratteristica di trasferimento lineare programmabile Robustezza contro i campi magnetici parassiti fino a 5 mT (4 kA/m) secondo la norma ISO 11452-8. Rilevamento dell'angolo immune da campi parassiti fino a 360° Descrizione del prodotto L'MLX90376 è un sensore di posizione magnetico monolitico. È composto da un front-end magnetico Triaxis® Hall, un condizionatore di segnale analogico-digitale, un DSP per l'elaborazione avanzata del segnale e un driver per lo stadio di uscita. SMP-4 (VD), doppio die impilato in soluzione senza PCB a stampo singolo L'MLX90376 è sensibile alle tre componenti della densità di flusso magnetico applicata al circuito integrato (Bx, By e Bz). Ciò consente all'MLX90376, con il circuito magnetico corretto, di decodificare la posizione assoluta di qualsiasi magnete in movimento (ad esempio, posizione rotatoria da 0 a 360 gradi o spostamento lineare). Ciò consente di progettare sensori di posizione senza contatto, spesso richiesti per applicazioni automobilistiche e industriali. L'MLX90376 offre 4 modalità di uscita. In primo luogo, il circuito integrato supporta frame SENT e SPC (veloci) codificati secondo il formato Secure Sensor. L'uscita fornisce messaggi seriali avanzati con codici di errore e valori definiti dall'utente. Attraverso la programmazione, l'MLX90376 può anche essere configurato per emettere un'uscita PWM (Pulse Width Modulated) o un'uscita raziometrica analogica. L'MLX90376 introduce una versione a due die impilati in un Single-Mold-Package (SMP), una soluzione senza PCB.
