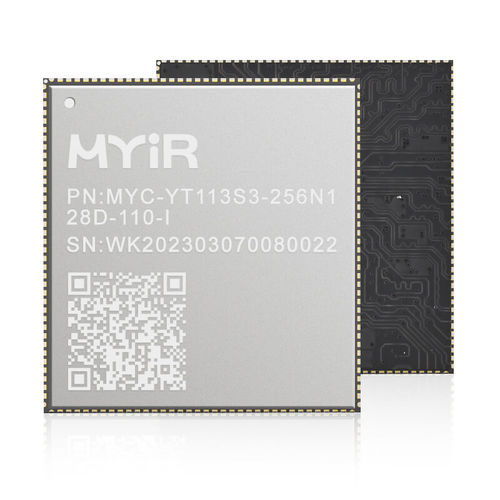

Computer-on-module ARM® Cortex™ A7 Quad Core MYC-YT113X series

scheda micro SDscheda SIMBus CAN

Processore T113-S3 con A7@1.2GHz dual-core, adatto a prodotti gateway a basso costo e a prodotti di visualizzazione commerciale, con ricca interfaccia multimediale MIPI-DSI/RGB/LVDS/Parallel CSI, supporto di visualizzazione 1080P@60FPS; inoltre, interfaccia telecamera (Parallel-CSI), interfaccia display (MIPI-DSI/LVDS/RGB), interfaccia USB2.0, interfaccia CAN, Gigabit Ethernet e altre interfacce. Con dimensioni di soli 37 mm per 39 mm, MYC-YT113X è un SoM ARM embedded a basso costo basato sul processore Allwinner T113-S3, dotato di MPU ARM Cortex-A7 dual-core fino a 1,2 GHz con 128 MB DDR3 integrati, DSP HiFi4 single-core, Robust Video Engine e un'ampia gamma di periferiche come Gigabit Ethernet, 2 x CAN, 2 x USB2.0, 6 x UART, ecc. Il MYC-YT113X sfrutta tutte le caratteristiche del processore T113-S3 e dispone di configurazioni standard per le opzioni di memoria esterna Nand Flash da 256 MB o eMMC da 4 GB. Una serie di periferiche e di segnali IO sono accessibili attraverso l'interfaccia di espansione a 140 pin con passo di 1,0 mm (Castellated-Hole). È in grado di eseguire Linux ed è adatto ad applicazioni quali HMI, automazione industriale, display e terminali di controllo. MYIR fornisce la scheda di sviluppo MYD-YT113X per la valutazione del MYC-YT113X. Sfrutta appieno i vantaggi della MPU Allwinner T113-S3 per esplorare una ricca serie di periferiche e interfacce sulla scheda di base, tra cui porte seriali, una Gigabit Ethernet, due USB 2.0 HOST e una USB 2.0 OTG, uno slot per schede Micro SD, una presa M.2 per il modulo 4G/5G LTE basato su USB con due alloggiamenti per schede SIM, un modulo WiFi basato su USB2.0, un header di estensione GPIO/I2C/UART/SPI/CAN, ingresso/uscita audio e interfaccia display LVDS.
