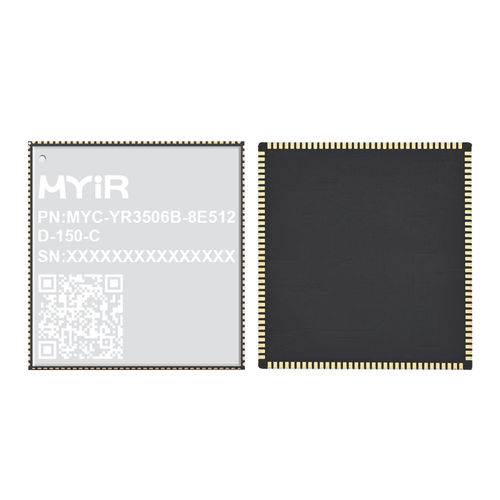

Computer-on-module ARM® Cortex™ A7 Quad Core MYC-YR3506 series

EthernetUSB 2.0UART

I processori RK3506B/RK3506J sono dotati di una CPU ARM Cortex-A7 a tre core, di una MCU Cortex-M0, di un motore grafico 2D e del supporto di varie interfacce di visualizzazione. Offrono inoltre una serie di interfacce come DSMC, FLEXBUS, Ethernet, USB2.0, CAN, SDIO/SD/MMC, I2C, SPI e UART, che li rendono ideali per dispositivi di alimentazione, gateway industriali, sistemi di controllo, HMI, display e applicazioni per case intelligenti che richiedono alta affidabilità ed elaborazione in tempo reale. Il MYC-YR3506 è un System-On-Module (SoM) compatto e robusto che misura 37 mm x 39 mm. È alimentato dal processore triple-core ARM Cortex-A7 di Rockchip RK3506B/RK3506J, con clock fino a 1,5GHz, integrato da una MCU Cortex-M0 da 200MHz. Il modulo include 256MB/512MB di memoria LPDDR3L, 256MB di memoria Nand Flash o 8GB eMMC e una EEPROM da 32Kbit. Offre un'ampia connettività di periferiche e I/O tramite un'interfaccia di espansione a 140 pin a fori castellati, con uscita RGB, uscita MiPi a 2 corsie con 1,5 Gbps per corsia e supporto di una risoluzione massima di 1280x1280@60fps. Inoltre, include 2 interfacce Ethernet da 100 Mbps, 2 interfacce CAN FD, 6 UART e varie altre interfacce di comunicazione. Utilizzando Linux 6.1.99, il MYC-YR3506 è dotato di una documentazione e di pacchetti software completi, che lo rendono la scelta ideale per i dispositivi intelligenti di potenza di prossima generazione, i gateway industriali, le apparecchiature di controllo industriale, i pendant didattici, gli HMI, i display commerciali e le applicazioni per le case intelligenti che richiedono elevata affidabilità e prestazioni in tempo reale. La scheda di sviluppo MYD-YR3506, alimentata dal SOM MYC-YR3506, fornisce una gamma completa di periferiche alla sua scheda portante tramite l'interfaccia di espansione a 140 pin del SOM.
