Computer-on-module AMD MYC-J7A100T

DDR3 SDRAMSPImedico

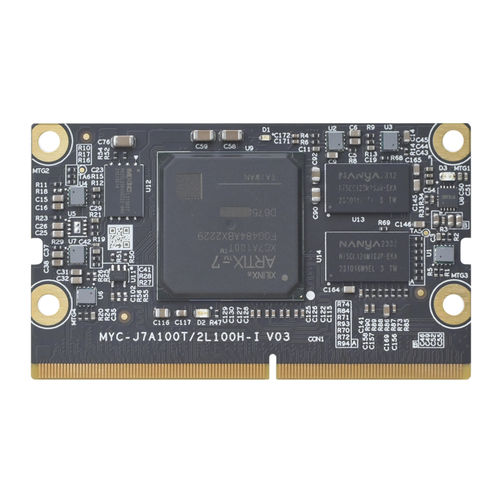

XC7A100T-2FGG484I è un chip FPGA della serie Artix-7, noto per la sua economicità, il basso consumo energetico e le elevate prestazioni. Offre abbondanti risorse programmabili, tra cui 100K celle logiche, 35K unità di memoria FPGA e 120 pin di I/O, che lo rendono adatto a un'ampia gamma di applicazioni. Con un ingombro di soli 69,6 mm per 40 mm, il MYC-J7A100T è un System-On-Module (SOM) compatto basato sulla potente FPGA AMD/Xilinx XC7A100T (XC7A100T-2FGG484I), appartenente alla famiglia AMD Artix-7. Inoltre, è dotato di 512 MB DDR3, 32 MB QSPI FLASH e 32 KB EEPROM. Una varietà di segnali IO sono disponibili attraverso il connettore MXM gold-finger-edge-card con passo di 0,5 mm, che facilita la connessione con la scheda base standard MYIR della scheda di sviluppo MYD-J7A100T o con le schede base personalizzate degli utenti. Inoltre, la SOM MYC-J7A100T fornisce un totale di 178 IO FPGA, 4 coppie di interfacce transceiver ad alta velocità GTP e un'interfaccia JTAG. Tra i 178 IO dell'FPGA, 80 funzionano a 3,3 V, mentre i restanti 98 sono configurabili dall'utente con vari livelli (1,2/1,35/1,5/1,8/2,5/3,3 V). La scheda di sviluppo MYD-J7A100T comprende la SOM MYC-J7A100T e una scheda di base appositamente progettata, che fornisce una piattaforma completamente attrezzata per la valutazione e lo sviluppo di soluzioni basate su FPGA AMD/Xilinx Artix-7. La MYD-J7A100T incorpora il dispositivo XC7A100T (XC7A100T-2FGG484I) della serie Artix-7 ed estende una ricca serie di periferiche e interfacce sulla scheda di base attraverso connettori e header.
