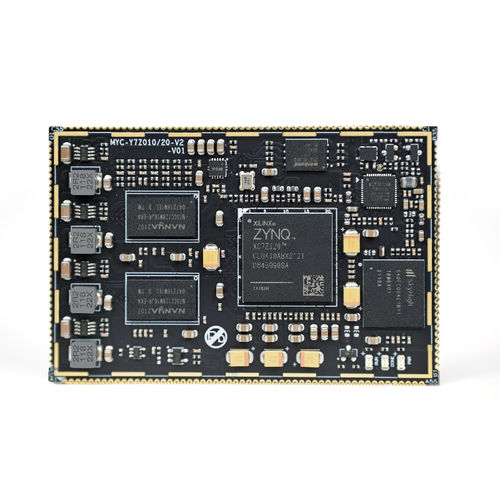

Computer-on-module Dual Core MYC-Y7Z0 series

ARM Cortex-A9Xilinx® Zynq® Ultrascale+™Bus CAN

La scheda di sviluppo e SOM MYC-Y7Z010/20-V2 è costruita sulla piattaforma Xilinx Zynq 7010/20, con un processore Cortex-A9 dual-core. I componenti PS (ARM) e PL (FPGA) utilizzano la comunicazione su bus AXI ad alta velocità on-chip con larghezza di banda di classe gigabit, superando efficacemente il collo di bottiglia della comunicazione delle architetture ARM+FPGA tradizionali. Inoltre, offre una configurazione flessibile di ricche interfacce periferiche attraverso la parte PL (FPGA), tra cui porte seriali, porte Ethernet, interfacce video e altro ancora per soddisfare i requisiti di espansione delle applicazioni Ethernet industriali. Il SOM MYC-Y7Z010/20-V2 è un System-On-Module (SOM) di livello industriale basato sul SoC della famiglia Xilinx Zynq-7000, disponibile per la versione XC7Z020 o XC7Z010. Ha integrato il dispositivo Zynq-7020 o Zynq-7010, 512 MB di SDRAM DDR3, 4 GB di eMMC, 16 MB di Flash quad SPI, un PHY Gigabit Ethernet e un watchdog esterno a bordo e fornisce un'interfaccia di espansione a 180 pin Castellated-Hole da 1,27 mm per consentire l'estensione di un gran numero di segnali di I/O per periferiche ARM e I/O FPGA alla scheda di base. Il modulo è pronto per l'esecuzione di Linux e supporta un'ampia temperatura di esercizio, da -40 a +85 °C, ideale per le applicazioni embedded industriali. MYIR fornisce una scheda di sviluppo MYD-Y7Z010/20-V2 per la valutazione del SOM MYC-Y7Z010/20-V2, che utilizza il MYC-Y7Z010/20-V2 come scheda di controllo popolando il SOM sulla sua scheda di base attraverso un'interfaccia a 180 pin con passo di 1,27 mm. La scheda base ha esteso un ricco set di interfacce periferiche, tra cui porte seriali, porta USB Host, tre porte Gigabit Ethernet, CAN, slot per schede TF, JTAG, ecc.
