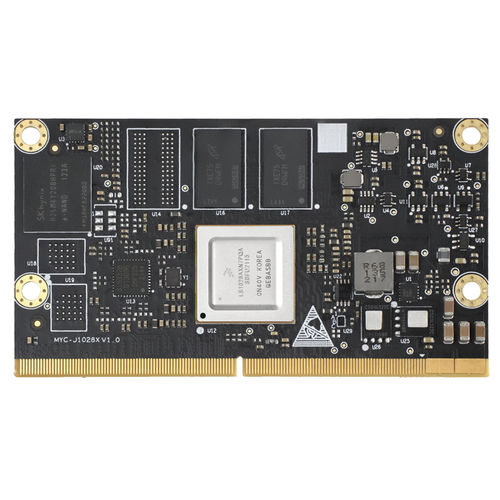

Computer-on-module Dual Core MYC-J1028X

NXPArm® Cortex®-A72 Dual-coreMini PCIe

La SOM MYC-J1028X e la scheda di sviluppo sono dotate del processore LS1028A con CPU dual-core Cortex™-A72 a 1,5GHz, compresi gli switch Ethernet e i controller Ethernet per il networking time-sensitive (TSN); due potenti core Arm®v8 a 64 bit supportano l'elaborazione in tempo reale per il controllo industriale; la GPU e il controller LCD integrati consentono al sistema di interfaccia uomo-macchina (HMI) di supportare una nuova generazione di interfacce. Con dimensioni di 45 mm per 82 mm, la SOM MYC-J1028X è una scheda core embedded ad alte prestazioni per applicazioni industriali e automobilistiche. Si basa sul SoC NXP LS1028A della famiglia Layerscape e dispone di core Arm Cortex-A72 doppi da 1,5 GHz, con GPU 3D integrata per l'HMI e uno switch Ethernet abilitato al time-sensitive networking (TSN) e controller Ethernet per supportare reti IT e OT convergenti. Il MYC-J1028X è dotato di 2 GB di memoria DDR4 e supporta diverse opzioni di memoria esterna, tra cui 8GB eMMC (default), QSPI NAND Flash (DNP) e XSPI NOR Flash (DNP). Dispone di EEPROM da 32Kbit e di un sensore di temperatura sul retro della scheda. Una serie di periferiche e segnali IO sono accessibili attraverso un connettore MXM 3.0 a 314 pin con passo da 0,5 mm e bordo in oro. La scheda di sviluppo MYD-J1028X utilizza il MYC-J1028X come scheda di controllo principale e ha esplorato le caratteristiche del processore LS1028A per fungere da solido progetto di riferimento per lo sviluppo dei clienti. La scheda di base ha messo a disposizione un'ampia gamma di periferiche attraverso connettori e header, come un host USB3.0, cinque Gigabit TSN Ethernet, un'interfaccia per modulo WiFi M.2 Key E, un'interfaccia per modulo 5G USB 3.0 M.2 Key B, un'interfaccia per modulo SSD M.2 Key B
