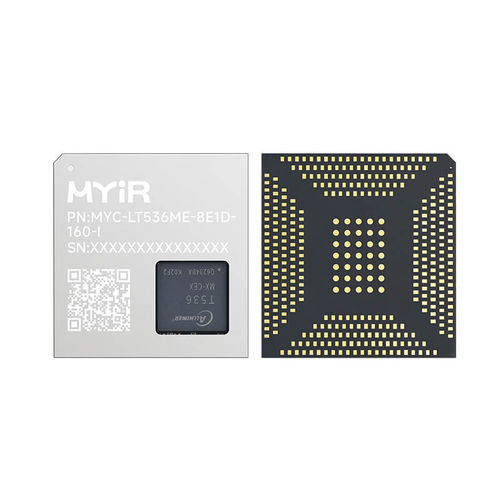

Computer-on-module M.2 2280 MYC-LT536 series

RISCarchitettura ARMARM® Cortex®-A55 Quad-core

Il processore Allwinner serie T536 è un chip applicativo di livello industriale basato su architettura ARM, progettato specificamente per applicazioni embedded ad alte prestazioni e basso consumo. Integra una CPU Cortex-A55 quad-core, un co-processore E907 e include una NPU 2 TOPS, un motore grafico G2D e una VPU 4K per la decodifica e la codifica video. Con dimensioni di soli 43 mm per 45 mm, il MYC-LT536 è un System-On-Module (SOM) compatto basato sul processore Allwinner T536 (T536MX-CEX/T536MX-CEN2). Vanta una CPU quad-core ARM Cortex-A55 a 1,6GHz e una MCU RISC-V E907 a 600MHz. Il modulo supporta una NPU 2Tops (solo per T536MX-CEN2), grafica 2D e una VPU per le funzionalità di codec video 4K HD. Il MYC-LT536 incorpora il processore T536 e offre opzioni onboard di memoria LPDDR4 da 1GB/2GB/4GB, memoria eMMC da 8GB/16GB/32GB, EEPROM da 32Kbit e un circuito integrato di gestione dell'alimentazione (PMIC). È dotato di un'interfaccia di espansione a 381 pin in un pacchetto LGA, che semplifica la saldatura sulle schede di base. Questa interfaccia consente alla scheda base di trasportare la maggior parte dei segnali di I/O da e verso il SOM. MYIR fornisce la scheda di sviluppo MYD-LT536 per la valutazione del SOM MYC-LT536. Questa scheda viene assemblata saldando il MYC-LT536 su una scheda di base che funge da scheda di espansione specifica per l'utilizzo del SOM MYC-LT536. È dotata di due interfacce USB2.0, un'interfaccia di debug USB Type-C, due interfacce Gigabit Ethernet, un'interfaccia USB-10/100Mbps Ethernet, un'interfaccia Bus locale, un modulo WiFi/Bluetooth, uno slot per schede Micro SD e un'interfaccia SSD NVMe PCIe M.2 2280. La scheda dispone anche di una serie di interfacce multimediali, come un'interfaccia di visualizzazione LVDS e un'interfaccia audio.
