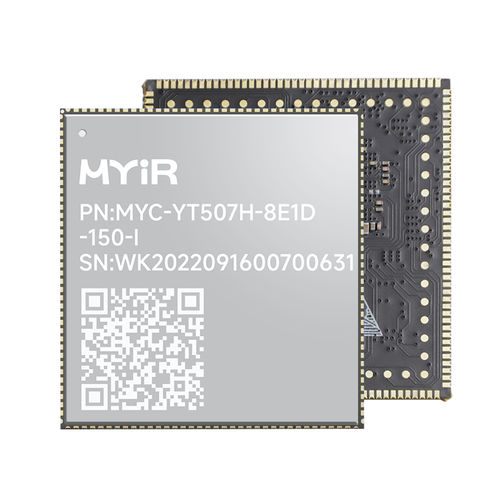

Computer-on-module Arm® Cortex®-A53 Quad-core MYC-YT507H series

HDMIMini PCIeDDR3 SDRAM

Il processore T507 integra una CPU quad-core Cortex-A53, una GPU G31 MP2, una memoria ad accesso casuale dinamico a 32 bit DDR3/LPDDR3/DDR4/LRDDR4 e un'interfaccia di uscita video multicanale (RGB/2*LVDS/HDMI/CVBS) OUT), un'interfaccia di ingresso video multicanale (MIPI CSI/Parallel CSI). Il chip supporta la decodifica H.265 a 4K@60fps, la codifica H.264 a 4K@25fps, la DI, la riduzione del rumore 3D, il sistema di regolazione automatica del colore e il modulo di correzione della scala, in grado di fornire un'esperienza utente fluida ed effetti visivi professionali. Con un ingombro di soli 43 mm per 45 mm, il MYC-YT507H è un System-On-Module (SOM) compatto basato sul processore industriale Allwinner T507-H, che fa parte della serie Allwinner T5, con una CPU Cortex-A53 quad-core da 1,5 GHz e una GPU Mali-G31 MP2. Il processore è certificato AEC-Q100 e si rivolge ai mercati automobilistici di nuova generazione. Inoltre, è dotato di 1GB/2GB LPDDR4, 8GB eMMC, 32Kbit EEPROM e Power management IC (PMIC). Il packaging SMD è stato adottato per risparmiare sui costi dei connettori. Una serie di segnali periferici e di I/O sono accessibili tramite le interfacce di espansione LGA a 164 pin con passo di 1,0 mm e a 58 pin. MYIR fornisce la scheda di sviluppo MYD-YT507H per la valutazione del modulo MYC-YT507H. Sfrutta appieno i vantaggi della MPU Allwinner T5 per esplorare un ricco set di periferiche e interfacce della scheda di base, tra cui porte seriali, una Gigabit Ethernet e una Ethernet 10/100M bps, due USB 2.0 HOST e una USB 2.0 OTG, uno slot per schede TF e un'interfaccia Mini PCIE 4G basata su USB. Dispone di un'interfaccia telecamera DVP e di un'interfaccia MIPI-CSI per consentire il collegamento con moduli telecamera. Supporta inoltre interfacce di uscita video multiple, come LVDS, HDMI e CVBS OUT, per ottenere una visualizzazione diversa su schermi doppi.
