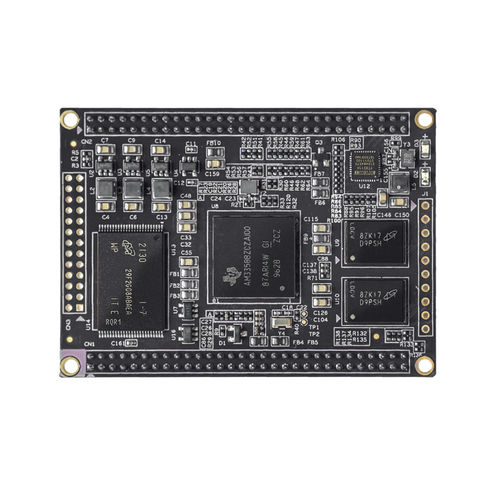

Computer-on-module ARM Cortex-A8 MYC-C335X-V4 series

TI Sitara AM335XHDMIBus CAN

La serie AM335X presenta le caratteristiche ad alte prestazioni e basso consumo del core ARM Cortex-A8, fornendo il massimo DMIPS a parità di costo. Offre inoltre l'accelerazione grafica 3D e l'integrazione di periferiche chiave per soddisfare le diverse esigenze applicative. Gli acceleratori grafici 3D opzionali con prestazioni fino a 20 M/tri/s, il supporto per la memoria LPDDR1/DDR2/DDR3 e i sottosistemi PRU indipendenti offrono ulteriore flessibilità nella progettazione dei prodotti. Il supporto opzionale per Ethercat e Profibus soddisfa ulteriormente le esigenze di progettazione industriale. Il MYC-C335X-V4 ha integrato a bordo il processore AM335x, 512 MB di SDRAM DDR3, 512 MB di Nand Flash e il chip Gigabit Ethernet PHY e può essere utilizzato come nucleo del sistema embedded. Dispone di due connettori di espansione maschio a 60 pin con passo di 2,0 mm per l'interconnessione con la scheda di base, fornendo così un'interfaccia per la scheda di base per trasportare la maggior parte dei segnali di I/O da e verso la SOM, come ad esempio due porte seriali, quattro porte USB Host, una porta USB OTG, due porte Gigabit Ethernet, una CAN, una RS485, una Micro SD, HDMI, LCD, Touch screen sono stati realizzati da header e connettori sulla scheda di base. La scheda di sviluppo MYD-C335X-V4 è costruita attorno alla famiglia di MPU ARM Cortex-A8 TI Sitara AM335x, in grado di funzionare a velocità fino a 1 GHz. La scheda di base è stata arricchita con un'ampia gamma di funzionalità e periferiche, sfruttando il supporto del SOM MYC-C335X-V4 e dei chip controller aggiuntivi. Queste includono due porte seriali, quattro porte USB Host, una porta USB OTG, due porte Gigabit Ethernet, un'interfaccia CAN, un'interfaccia RS485, uno slot Micro SD, un'uscita HDMI, un supporto per display LCD, funzionalità touch screen e altro ancora.
