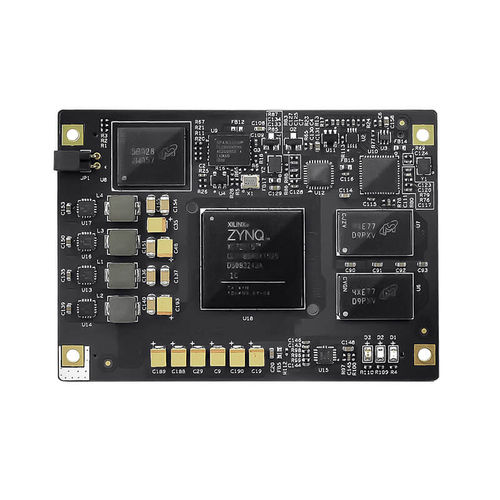

Computer-on-module ARM Cortex-A9 MYC-C7Z015

Xilinx® Zynq® Ultrascale+™Bus CANDDR3 SDRAM

Basato su Xilinx Zynq-7015, doppio processore Cortex-A9+FPGA completamente programmabile; l'unità PS (ARM) e l'unità PL (FPGA) utilizzano la comunicazione bus on-chip ad alta velocità AXI, con una larghezza di banda di gigabit, superando il collo di bottiglia della comunicazione dell'architettura ARM+FPGA tradizionale; attraverso la parte PL (FPGA) la configurazione flessibile di ricche interfacce periferiche, come la porta seriale, la porta Ethernet, l'interfaccia video, ecc. può soddisfare le esigenze di espansione di Ethernet industriale e altre applicazioni. Il MYC-C7Z015 è un System-On-Module (SOM) basato sul System-on-Chip (SoC) interamente programmabile Xilinx XC7Z015 (Z-7015) che fa parte della famiglia Xilinx Zynq-7000, caratterizzato da un processore dual-core ARM Cortex-A9 integrato con logica FPGA Xilinx serie 7, quattro ricetrasmettitori SerDes da 6,25 Gbps e un blocco integrato PCIe Gen2 x 4. Il modulo MYC-C7Z015 è dotato di 1 GB di SDRAM DDR3, 4 GB di eMMC, 32 MB di Flash SPI quad, un PHY Gigabit Ethernet, un PHY USB e un watchdog esterno. Fornisce un gran numero di segnali di I/O per periferiche ARM e I/O FPGA attraverso due connettori board-to-board da 140 pin con passo di 0,8 mm, ideali per il vostro prossimo progetto embedded. La scheda di sviluppo MYD-C7Z015 integra il processore ARM Cortex-A9 dual-core Xilinx XC7Z015 con FPGA Xilinx serie 7, con un'interfaccia PCIe e un'interfaccia per modulo ricetrasmettitore SFP sulla scheda base per l'espansione dei dispositivi ad alta velocità. La scheda utilizza la SOM MYC-C7Z015, che incorpora componenti essenziali come il processore Zynq-7015, 1 GB di SDRAM DDR3, 4 GB di eMMC, 32 MB di Flash SPI quad, una PHY Gigabit Ethernet, una PHY USB e un watchdog esterno
