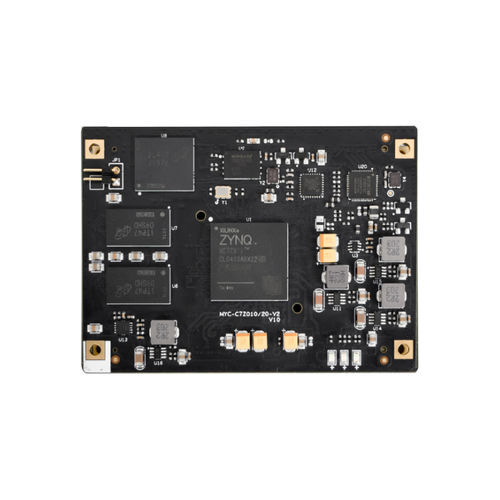

Computer-on-module Dual Core MYC-C7Z0 series

ARM Cortex-A9Xilinx® Zynq® Ultrascale+™HDMI

La SOM e la scheda di sviluppo MYC-C7Z010/20-V2 sono costruite sulla piattaforma Xilinx Zynq 7010/20, con un processore Cortex-A9 dual-core. Il PS (ARM) e il PL (FPGA) utilizzano la comunicazione su bus AXI ad alta velocità con larghezza di banda di classe gigabit, superando efficacemente il collo di bottiglia della comunicazione delle architetture ARM+FPGA tradizionali. Inoltre, offre una configurazione flessibile di ricche interfacce periferiche attraverso la parte PL (FPGA), tra cui porte seriali, porte Ethernet, interfacce video e altro ancora per soddisfare i requisiti di espansione delle applicazioni Ethernet industriali. MYC-C7Z010/20-V2 è un System-On-Module (SOM) basato su ZYNQ e pronto per Linux, disponibile per i dispositivi Xilinx XC7Z010 o XC7Z020. Integra il dispositivo SoC Dual Cortex-A9 + FPGA All Programmable di Xilinx, 1 GB di SDRAM DDR3, 4 GB di eMMC, 32 MB di Flash SPI quad, una PHY Gigabit Ethernet, una PHY USB e un watchdog esterno. Due connettori board-to-board da 140 pin con passo di 0,8 mm forniscono un gran numero di segnali di I/O per periferiche ARM e I/O FPGA per consentire l'estensione della scheda base. È ideale per il vostro prossimo progetto embedded, aiutandovi a ridurre lo sforzo di sviluppo e ad accelerare il time to market. La scheda di sviluppo MYD-C7Z010/20-V2 sfrutta tutte le caratteristiche del potente sistema di elaborazione dual-core ARM Cortex-A9 dei SoC Zynq-7010 e Zynq-7020 e dell'unità logica Xilinx 7-series Field Programmable Gate Array (FPGA) per creare una ricca serie di periferiche per la scheda di base attraverso header e connettori, tra cui una porta seriale RS232, quattro porte USB Host, una porta Gigabit Ethernet, CAN, HDMI, schermo LCD/Touch screen, slot per schede TF, RTC, un header XADC per consentire di sfruttare l'XADC di Xilinx
