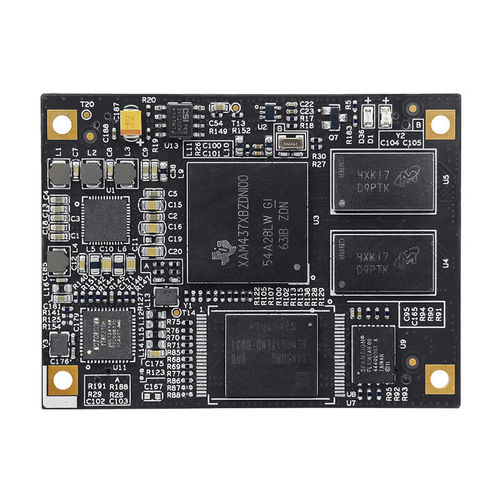

Computer-on-module ARM Cortex-A9 MYC-C437X-V2

RISCBus CANDDR3 SDRAM

La SOM MYC-C437X-V2 e la scheda di sviluppo sono costruite attorno al processore ARM Cortex-A9 TI AM437x, dotato di un microprocessore RISC SitaraTM ARM Cortex-A9 a 32 bit che funziona fino a 1GHz. È dotato di coprocessore NEONTM SIMD e supporta il coprocessore Vector floating-point (VFPv3). La scheda include anche 32KB di cache L1 per comandi e dati ad alta velocità e 256KB di cache L2 o L3. Inoltre, supporta tipi di memoria LPDDR2, DDR3, DDR3L a 32 bit e memoria universale (NAND, NOR, SRAM, ecc.) con ECC fino a 16 bit. Il MYC-C437X-V2 è un SOM (System-On-Module) compatto a basso costo basato su processori ARM Cortex-A9 Sitara AM437x da 1 GHz di Texas Instruments (TI), con accelerazione grafica 3D per interfacce grafiche ricche, PRU-ICSS per protocolli industriali, unità VFP (Vector Floating Point) migliorata e altre periferiche e interfacce supportate come Quad-SPI, doppia fotocamera parallela, due ADC indipendenti a otto canali, ecc. Integra 512 MB di SDRAM DDR3, 4 GB di Flash eMMC, 32 KB di EEPROM, Gigabit Ethernet PHY e il circuito integrato di gestione dell'alimentazione TPS65218 a bordo e trasporta la maggior parte dei segnali di I/O da e verso la SOM attraverso due connettori di espansione scheda-scheda a 2*50 pin con passo di 0,8 mm La scheda di sviluppo MYD-C437X-V2 utilizza il SOM MYC-C437X-V2 come scheda di controllo principale che integra i componenti principali, tra cui il processore AM437x, 512 MB DDR3, 4 GB eMMC, 32 KB EEPROM, Gigabit PHY e PMIC (TPS65218). Il MYC-C437X-V2 è montato sulla scheda base MYD-C437X-V2 attraverso due connettori scheda-scheda 2*50 pin con passo di 0,8 mm.
