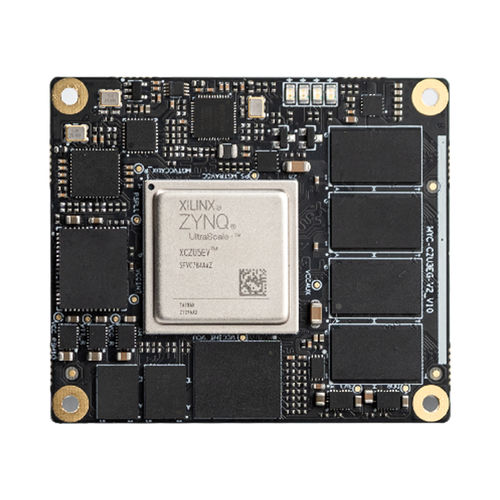

Computer-on-module Arm® Cortex®-A53 Quad-core MYC-CZU3E series

HDMIDisplayPortSATA

MYC-CZU3EG/ZU4EV/ZU5EV-V2 SOM e scheda di sviluppo, basata sul processore completamente programmabile XILINX MPSoC, il primo SOC eterogeneo adattivo del settore, 4-core Cortex-A53 (UPTO 1,5ghz) +FPGA+GPU+VideoCodec (solo serie EV), dual-core Arm Cortex-R5F 16nm FinFET+ Logica programmabile, Arm Mali™-400MP2, H.264/H.265, potenza senza precedenti. MYC-CZU3EG/4EV/5EV-V2 è un potente System-On-Module (SOM) MPSoC basato su Xilinx Zynq UltraScale+ ZU3EG o ZU4EV o ZU5EV che dispone di un processore applicativo quad-core ARM Cortex-A53 a 64 bit da 1,2 GHz, di un processore ARM Cortex-R5 in tempo reale dual-core da 600 MHz, di una GPU integrata Mali400 e di un ricco tessuto FPGA. Dispone di 4 GB di memoria DDR4, 4 GB di eMMC e 128 MB di memoria flash QSPI di default a bordo, nonché di Ethernet PHY, USB PHY e modulo di alimentazione integrati per fornire capacità di controllo ed elaborazione come un sistema embedded minimo. Offre un facile accesso ai segnali portati da o verso l'MPSoC attraverso due header Razor Beam High-Speed a 160 pin di Samtec con passo di 0,5 mm. La scheda di sviluppo MYD-CZU3EG/4EV/5EV-V2, dotata del SOM MYC-CZU3EG/4EV/5EV-V2 di MYIR, offre una piattaforma completa per la valutazione e la prototipazione con i dispositivi Xilinx Zynq UltraScale+ MPSoC. Disponibile nelle varianti ZU3EG, ZU4EV e ZU5EV, questa configurazione include componenti essenziali come RAM DDR4, memoria eMMC, Flash QSPI e varie opzioni di connettività come PHY Ethernet e USB. Montata tramite socket ad alta velocità sulla scheda base MYD-CZU3EG/4EV/5EV-V2, la SOM supporta numerose periferiche e interfacce, tra cui USB 3.0, Gigabit Ethernet, CAN, slot per schede TF, DisplayPort, PCIe, SATA, JTAG, HDMI, LCD, interfaccia utente ARDUINO, PMoD, FMC e quattro interfacce SFP+ (per i MPSoC EV).
