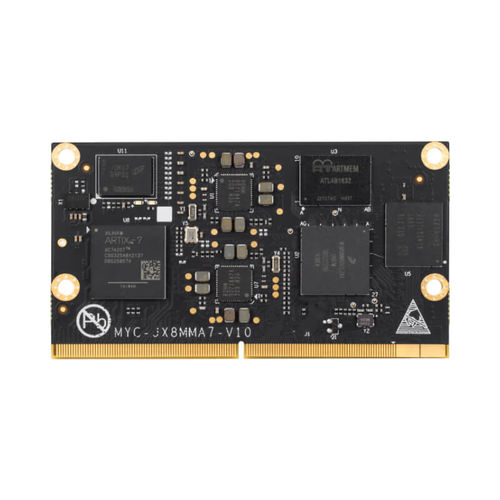

Computer-on-module ARM Cortex-M4 MYC-JX8MMA7 series

NXP i.MX8M MiniArm® Cortex®-A53 Quad-coreHDMI

Il SOM MYC-JX8MMA7 e la scheda di sviluppo si basano sull'architettura ARM+FPGA; l'estremità FPGA è utilizzata per realizzare l'acquisizione e l'elaborazione dei dati ad alta velocità, mentre l'estremità ARM è utilizzata per realizzare l'elaborazione dei dati, il controllo, la comunicazione e la visualizzazione. Con dimensioni di 82 mm per 45 mm, la SOM MYC-JX8MMA7 adotta l'architettura di elaborazione del sistema embedded ARM+FPGA. Si tratta di un System-On-Module (SOM) compatto basato su un processore quad-core ARM Cortex-A53 NXP i.MX 8M Mini da 1,8 GHz e Cortex-M4 da 400 MHz e su una FPGA Xilinx XC7A25T Artix-7 integrata. La SOM sfrutta appieno i vantaggi della MPU ARM per fornire potenti funzionalità multimediali per l'elaborazione dei dati, il controllo, la comunicazione e la visualizzazione, nonché risorse FPGA sufficienti per l'acquisizione dei dati ad alta velocità, l'elaborazione e l'espansione del modulo AD. La scheda di sviluppo MYD-JX8MMA7 fornisce una piattaforma di valutazione completa per il SOM. La scheda di base è dotata di numerose interfacce periferiche, come due USB Host e una OTG, una Gigabit Ethernet, due interfacce di rete SFP, interfaccia per moduli WiFi/Bluetooth, interfaccia per moduli 5G M.2 Key B basati su USB 2.0, interfacce di visualizzazione LVDS e HDMI, interfacce CSI MIPI e parallele, audio, un header di estensione UART/I2C/SPI/GPIO a 20 pin compatibile con l'interfaccia Raspberry Pi, ecc. Le informazioni sul software per il SOM MYC-JX8MMA7 e la scheda di sviluppo includono, ma non solo, U-boot, Linux, il codice sorgente di tutti i driver delle periferiche e gli strumenti di sviluppo del sistema MEasy HMI V2.0 basati su QT5. La documentazione comprende i manuali del prodotto, i manuali d'uso dell'hardware, le guide alla progettazione dell'hardware, i diagrammi schematici in PDF della scheda di base, nonché le guide alla valutazione e allo sviluppo del software Linux
