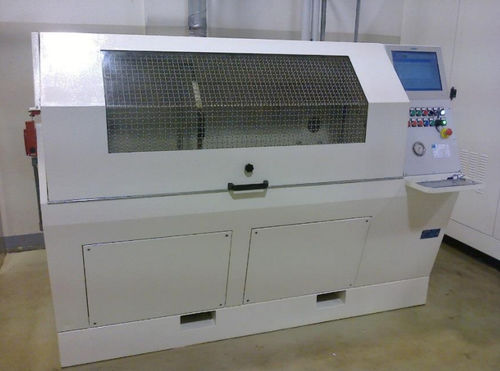

Banco di prova di pressione ad impulsi B_21764

automaticocontrollabile tramite PCper valvole

Il banco prova B_21764 è ideato per test su componenti come tubazioni flessibili o rigide, raccordi, innesti rapidi, valvole, masse radianti ecc. Il fluido di prova è olio idraulico. Ciclo prova pulsante alternato a ciclo di flussaggio componente. La macchina, con i vari optional, è in grado di eseguire: - prove ad impulsi ad onda quadra sul componente in test Impiegando uno specifico circuito oleodinamico la macchina è in grado di generare un ciclo di prova in accordo alle seguenti Norme: SAEJ343 - ISO18869- ISO6803- ISO6605. Un dispositivo circuitale flussa ad ogni ciclo il componente in test mantenendone costante la temperatura rilevabile con una termoresistenza PT100. Il sistema di connessione è costituito da due manifold di cui uno fisso e l’altro scorrevole su una apposita guida. Distanza massima tra le connessioni dei manifold: 1.600 mm. Il ciclo di lavoro della macchina è il seguente: • Impostazione del ciclo di pressione con rampe e fasi stazionarie mediante l’inserimento di coppie di punti (tempo-pressione). • Fase di riempimento e disareazione •Ciclo prova pulsante alternato a ciclo di flussaggio componente. DATI TECNICI: • Test in Pressione: da 5 bar fino a 100 bar • Tempo di impulso: da 0,5 sec. fino a 5 sec. • Temperatura max. olio: 120 C • Manifold di Connessione STRUMENTAZIONE: • Trasduttore di pressione f.s. 150 bar, cl. 0,25% f.s.
