Banco di prova di portata B_23201

controllato da computerper valvoleper il settore aerospaziale

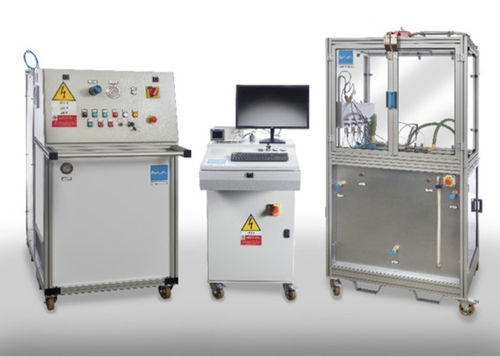

Il banco prova B_23201 è ideato per la caratterizzazione di valvole o altri componenti fluodinamici utilizzati in ambito aerospaziale, usando come fluido una miscela acqua/glicole. La macchina è in grado di eseguire: • prove di flussaggio e/o mantenimento in pressione; • proof test. Impiegando uno specifico circuito idraulico, la macchina è in grado di generare un ciclo di prova costituito da mantenimenti e rampe di pressione controllata in accordo alle seguenti norme: SAEJ343 - ISO18869 - ISO1402 - PED. Essenzialmente, il banco è costituito da tre carrelli: • Unità di generazione del flusso; • Unità di prova del componente; • Consolle DAS. Tutte le operazioni sono controllate dalla consolle di comando, che ingloba anche il sistema di acquisizione dati DAS e registrazione reportistica di prova. Il sistema di connessione è costituito da due (o più, a richiesta) tubi flessibili di mandata che veicolano il fluido al componente da testare ed uno di ritorno. 5 trasduttori di pressione relativa, 2 trasduttori di pressione differenziale, 2 flussometri e 2 sensori di temperatura, con segnale acquisito, permettono la rilevazione delle curve caratteristiche del componente in prova. • Il banco prova è dotato di un sistema di acquisizione provvisto di PC e di sistema DAS National Instruments. • Il software del PC, oltre ad impostare la prova, permette di parametrare e controllare ogni aspetto della test da realizzare. Il DAS permette di esportare, nei formati più comuni, il test report e la trasposizione grafica delle singole prove. Il banco prova risponde ai requisiti dell’Industria 4.0 e permette di:
